انتخاب فلومتر الکترومغناطیسی: راهنمای میدانی اثبات شده (لاینرها، الکترودها، رسانایی)

این برای کیست

مهندسان کارخانه، طراحان فرآیند، تیم‌های تعمیر و نگهداری و خریداران فنی که به روشی سریع و قابل اعتماد برای تعیین مغناطیسی مناسب برای شرایط دنیای واقعی نیاز دارند.

1) مگمتر چیست (و نیست)

دبی سنج های الکترومغناطیسی اندازه گیری رسانا مایعات با بدون عنصر گاز و بدون قطعات متحرک . آنها در خدمات ساینده و خورنده برتر هستند و بر آب و فاضلاب شهری، انتقال مواد شیمیایی، دوغاب معدنی، و فرآیندهای بهداشتی (غذا و نوشیدنی، دارو) تسلط دارند.

• نقاط قوت: افت فشار ناچیز، دامنه وسیع DN، دقت پایدار، گزینه‌های شیمیایی/سایشی عالی.
• محدودیت ها: نیاز به حداقل رسانایی؛ برای هیدروکربن‌ها/آب فوق‌العاده خالص نیست مگر اینکه از طرح‌هایی با رسانایی پایین استفاده شود.

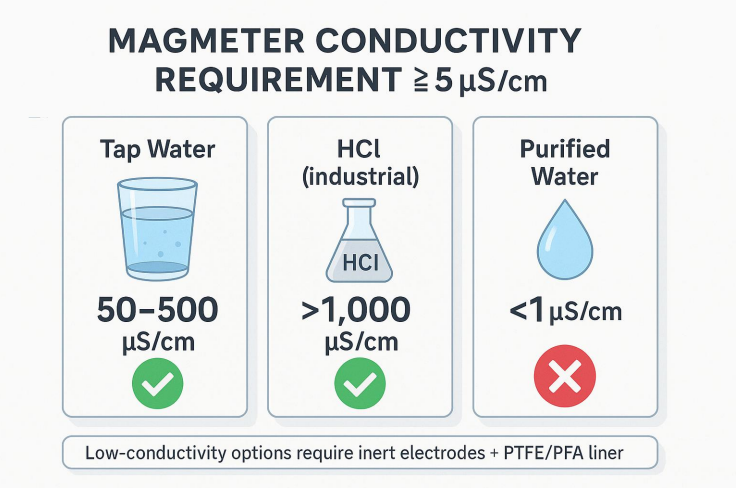

آستانه رسانایی (μS/cm)

مغناطیس های استاندارد به ≥ نیاز دارند 5 μS/cm . مراجع معمولی: آب لوله کشی: 50-500، HCl (صنعتی): > 1000، آب تصفیه شده: <1 → مناسب نیست

موارد مرزی ممکن است استفاده شود الکترودهای بی اثر (Pt‑Ir/Hastelloy C) با آسترهای با جذب کم (PTFE/PFA) ; با سازنده تایید کنید

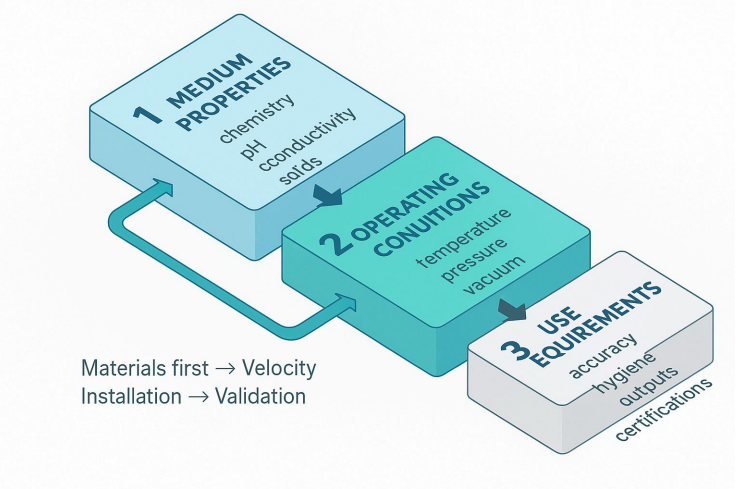

2) مدل انتخاب 3 بعدی

انتخاب یک پارامتر واحد نیست. استفاده از a تصمیم سه بعدی:

مشخصات متوسط → شرایط عملیاتی → الزامات استفاده

بیشتر خرابی ها (حمله لاینر، خرابی الکترود، خطاهای بزرگ) به داده های متوسط ناقص یا مواد ناهماهنگ بازمی گردد.

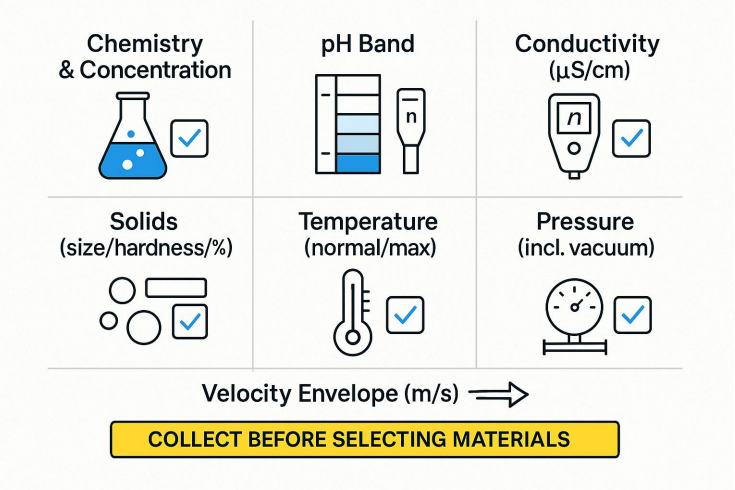

3) مرحله 1 - ایجاد نمایه متوسط (داده های غیرقابل مذاکره)

این را قبل از انتخاب مواد جمع آوری کنید:

• شیمی و تمرکز: شامل یون های کمیاب (F-/Cl-) و اکسید کننده ها می باشد.
• باند pH: اسید قوی (<2)، اسید ضعیف (2-6)، خنثی (6-8)، قلیایی ضعیف (8-12)، قلیایی قوی (>12).
• رسانایی: تایید ≥ 5 μS/cm مگر اینکه از گزینه های با رسانایی پایین استفاده کنید.
• مواد جامد: اندازه / سختی / حجم ٪. آسترهای کوارتز یا ≥1 میلی متر → مقاوم در برابر سایش.
• دما: معمولی و افراطی (CIP/SIP، اجراهای گرم شده با نور خورشید).
• فشار: مثبت و خلاء (لاینرها در صورت عدم رتبه بندی می توانند فرو بریزند).
• پاکت سرعت: برنامه ریزی برای 1-3 متر بر ثانیه (سرویس تمیز). کمتر از 0.5 متر بر ثانیه رسوبات. بیش از 5 متر بر ثانیه فرسایش/صدا (سرویس ساینده اغلب 2-4 متر بر ثانیه).

4) مرحله 2 - آستر را انتخاب کنید (ابتدا خوردگی و دما)

اولویت: مقاومت در برابر خوردگی → دما → سایش → فشار.

وکیوم و سیکل حرارتی

مشخص کنید دارای رتبه خلاء آسترها در صورت امکان فشار زیر اتمسفر. برای ΔT/ΔT·h بزرگ، از سازگاری لاینر/الکترود CTE اطمینان حاصل کنید و به محصول احترام بگذارید. منحنی رتبه بندی T–P.

5) مرحله 3 - مطابقت دادن الکترودها با شیمی (و لاینر)

نشانه های سریع

• سفید کننده (NaOCl) → PTFE/PFA Hastelloy C / تیتانیوم.
• HCl بدون F⁻ → PTFE/PFA تانتالم / هاستلوی C.
• HCl با F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (از Ta اجتناب کنید).
• NaOH داغ/قوی → PTFE/PFA Hastelloy C (316 لیتر فقط برای سوزاننده ملایم/خنک).
• دوغاب ساینده → پلی اورتان/سرامیک الکترودهای مقاوم لاینر; اندازه برای 2-4 متر بر ثانیه .

6) اندازه برای سرعت (نه برای افت فشار)

مگمترها افت ناچیز سر را اضافه می کنند. اندازه متر را به همین ترتیب سرعت عملیات عادی در باند هدف فرود می آید.

• مایعات تمیز: 1-3 متر بر ثانیه (بی صدا، پایدار، کم رسوب).
• ساینده: 2-4 متر در ثانیه برای خود تمیز کردن قله های کلاهک برای محدود کردن فرسایش.
• رسانایی کم: سرعت نسبتاً بالاتر می تواند SNR را بهبود بخشد.
• جریان های بسیار کم: در نظر بگیرید کوچک کردن (کاهنده) برای رسیدن به سرعت هدف.

نمونه اندازه گیری یک دقیقه ای

با توجه به 20m³/h در DN50 (ID ≈ 52.5mm):

مساحت A = π·(0.0525²)/4 ≈ 0.00217m² → v = Q/A = 20/3600 / 0.00217 ≈ 2.56 متر بر ثانیه → درون نوار ساینده؛ برای سرویس تمیز، DN65 را در نظر بگیرید.

7) برای کیفیت سیگنال نصب کنید

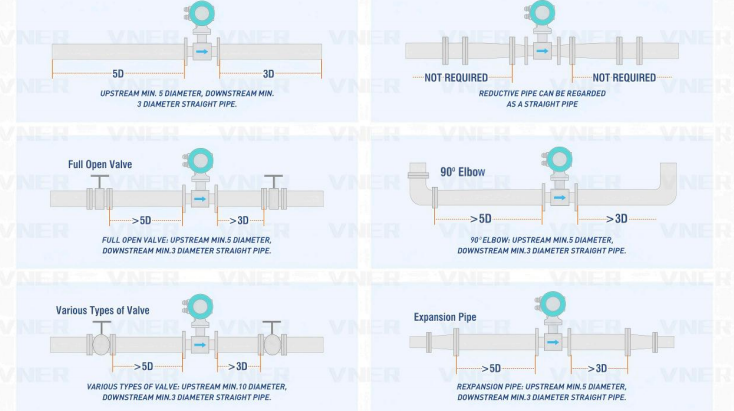

• دویدن های مستقیم: 5-10 بعدی بالادست، 2-3 بعدی پایین دست (بیشتر بعد از زانو/دریچه/کاهش کننده).
• جهت گیری: افقی با الکترود در ساعت 3 و 9. عمودی جریان بالا ترجیح داده شده است.
• لوله را پر نگه دارید: فعال کردن تشخیص لوله خالی؛ از هوای حباب شده خودداری کنید
• زمین کردن: حلقه های زمین / الکترودها برای یک مرجع پایدار.
• واشر و آستین: سازگار با لاینر؛ از نفوذ به داخل سوراخ جلوگیری کنید
• رسانه های آلوده کننده: آسترهای صاف (PTFE/PFA) و سرعت مناسب را ترجیح می دهند

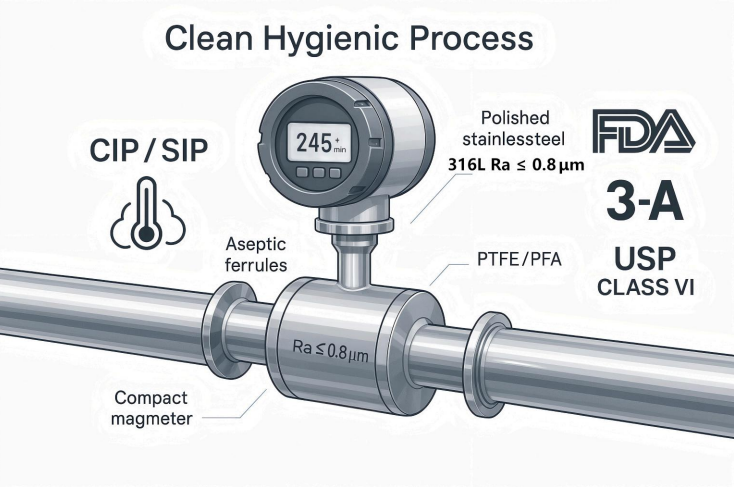

8) بهداشتی (غذایی و دارویی)

• قطعات خیس شده: 316 لیتر; PTFE/PFA آستر؛ الکترودهای جلا داده شده (به عنوان مثال، Ra ≤ 0.8μm ; ≤ را مشخص کنید 0.4 میکرومتر در صورت نیاز).
• اتصالات: سه گیره، DIN11851، فرول های آسپتیک؛ پایان سطح را تعریف کنید
• CIP/SIP: بررسی محدودیت مواد شوینده و بخار (زمان / دما).
• رعایت: FDA/3-A/USP ClassVI/قابلیت ردیابی مواد؛ طراحی آستر بدون درز برای جلوگیری از گیر کردن.

9) ماتریس انتخاب سریع (نقاط شروع - برگه داده را تأیید کنید)

• آب / فاضلاب شهری ← لاینر: لاستیک / ETFE / PTFE; الکترود: 316L (برای اکسید کننده های قوی به HastelloyC ارتقا دهید).
• 30% HCl (شیمیایی) → PTFE/PFA HastelloyB/C / تانتالیوم (انجام دهید نه از 316 لیتر استفاده کنید).
• 20٪ NaOH (شیمیایی) → FEP/PTFE HastelloyC (316 لیتر برای <10٪ و خنک).
• دوغاب استخراج خنثی → پلی اورتان یا سرامیک الکترودهای فلز سخت ; 2-4 متر بر ثانیه ; نصب عمودی
• دوغاب اسیدشویی → سرامیک Tantalum (pH را کنترل کنید؛ با Ta از F- اجتناب کنید).
• فاضلاب آلی صنعتی (به عنوان مثال اتانول) → FEP/PTFE HastelloyC ; حفاظت در برابر انفجار را تایید کنید
• دوز سفید کننده → PTFE/PFA HastelloyC/تیتانیوم.
• آرایش دیگ گرم (100-150 درجه سانتیگراد) → PFA/سرامیک Titanium ; عایق کاری؛ اطمینان از مقاومت پایین زمین
• آب نمک سرد (CaCl2، -20…5 درجه سانتیگراد) → PTFE/FEP Titanium ; چقرمگی لاینر در دمای پایین را تأیید کنید

10) قبل از خرید اعتبار سنجی کنید (از غافلگیری پرهزینه خودداری کنید)

• سازگاری مواد: داده های خوردگی را در غلظت و دمای واقعی بررسی کنید (هدف ≤ 0.1 میلی متر در سال).
• منحنی دما – فشار: به کاهش درجه لاینر (به عنوان مثال، حد فشار PTFE در T بالا) احترام بگذارید.
• شرایط ویژه: رتبه بندی خلاء؛ چرخه حرارتی (ΔT/h)؛ آستر/الکترود مسابقه CTE
• امضای فروشنده: فراهم کردن محیط/شرایط کامل؛ درخواست الف گزارش تناسب اندام . برای نقاط بحرانی، انجام دهید تست های غوطه وری (به عنوان مثال، 72 ساعت خیساندن الکترود).

11) مشکلات و رفع مشکلات رایج (با نتایج)

• نادیده گرفتن ناخالصی های کمیاب (به عنوان مثال، F- در HCl) → الکترود اشتباه؛ شکست سریع
  رفع: ترکیب کامل شامل یون های کمیاب؛ انتخاب کنید Ta/Hastelloy C/Pt‑Ir در صورت نیاز

• درجه حرارت/فشار کمتر از درجه بندی ← پیری یا برآمدگی آستر.
  رفع: افراط را انتخاب کنید (به عنوان مثال، حداکثر T 10 درجه سانتیگراد، حداکثر P 20٪ ) منحنی T–P را دنبال کنید.
• دست کم گرفتن سایش → سایش سریع لاینر در دوغاب.
  رفع: پلی اورتان/Ceramic آسترها، سرعت/جهت صحیح.
• خرید با کمترین قیمت → تعویض های مکرر؛ خرابی بالا
  رفع: ارزیابی کنید هزینه چرخه عمر (حفظ نگهداری 5 ساله).

• عدم وجود جزئیات بهداشتی → خطرات ماندن و آلودگی.
  رفع: آسترهای بدون درز، الکترودهای صیقلی، انطباق مستند.

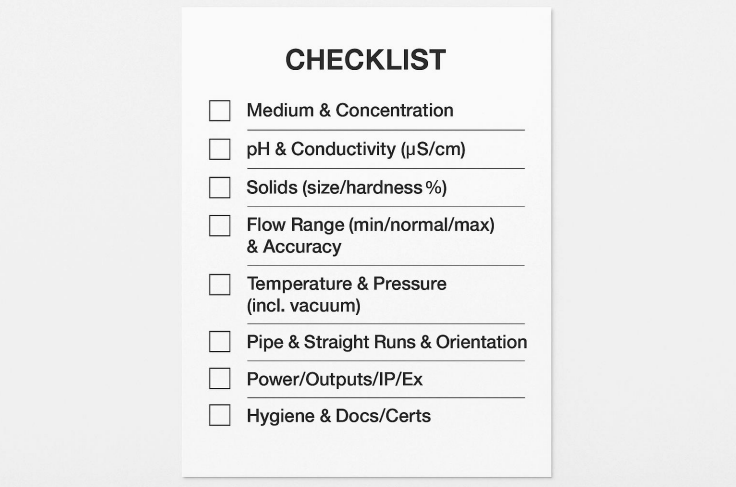

12) RFQ / چک لیست اندازه (به درخواست خود پیوست کنید)

1. متوسط و غلظت، pH، هدایت (μS/cm)
2. مواد جامد: اندازه / سختی / درصد حجم. (در صورت وجود)
3. محدوده جریان (دقیقه / نرمال / حداکثر)، هدف دقت، باند سرعت ترجیحی
4. دما (نرمال/حداکثر)، فشار (حداکثر، هر خلاء )
5. اندازه لوله / استاندارد / مواد، در دسترس بودن مستقیم، جهت
6. برق و خروجی (4–20mA/HART، پالس، RS-485)، IP/ex-proof
7. نیازهای بهداشتی (تمرین سطح، اتصالات، CIP/SIP)
8. اسناد (کالیبراسیون، MTRs) و گواهینامه های منطقه ای

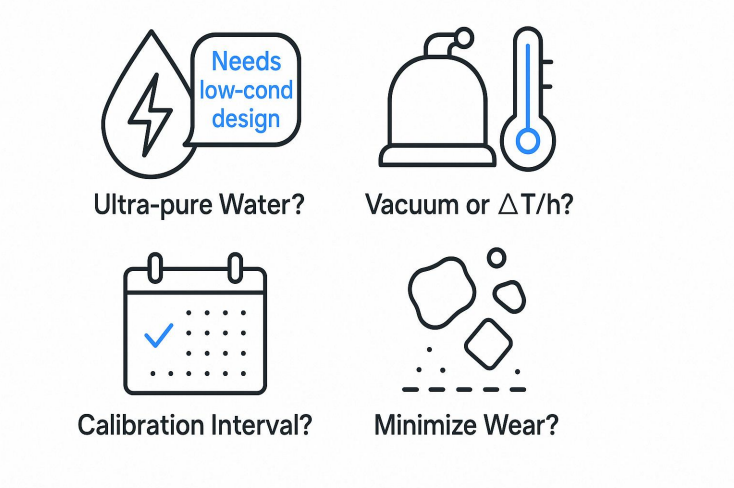

13) سوالات متداول

Q1. آیا مغناطیس‌ها می‌توانند آب فوق‌العاده خالص را اندازه‌گیری کنند؟

فقط با هدایت کم طراحی و اعتبارسنجی دقیق واحدهای استاندارد به ≥ نیاز دارند 5μS/cm.

Q2. اگر خط من خلاء یا نوسانات سریع دما را ببیند چه؟

استفاده کنید دارای رتبه خلاء آستر و چک کنید تطبیق CTE /ΔT محدودیت.

Q3. چند وقت یکبار باید کالیبره کنم؟

خدمات معمولی: سالانه . حبس / دوز بحرانی: 6 ماه یا بر اساس خط مشی سایت

Q4. چگونه سایش را در دوغاب به حداقل برسانم؟

انتخاب کنید آسترهای مقاوم در برابر سایش (پلی اورتان/سرامیک)، نگه دارید 2-4 متر بر ثانیه سرعت، جریان بالا عمودی.

نتیجه گیری (ترتیبی که کار می کند)

1. ابتدا مواد (الکترودهای لاینر) از یک پروفایل متوسط کامل.
2. اندازه برای سرعت (نه افت فشار).
3. برای کیفیت سیگنال نصب کنید (راه مستقیم، لوله کامل، زمین).
4. اعتبار سنجی در برابر منحنی T-P، خلاء، و چرخه حرارتی.

پیروی از این دستور، انتخاب مغناطیسی را به یک فرآیند مهندسی تکرارپذیر تبدیل می کند که دقت را ارائه می دهد و هزینه چرخه عمر را کاهش می دهد.

EMF سری VNER VE - از بهداشتی تا سنگین، مجموعه ای کامل از مگمتر

اختصارات: CR = لاستیک کلروپرن؛ PU = پلی اورتان؛ PTFE = پلی تترا فلوئورواتیلن; FEP = F46; PFA = Perfluoroalkoxy; ETFE = اتیلن تترا فلوئورواتیلن; Pt-Ir = پلاتین-ایریدیم؛ Ti = تیتانیوم; تا = تانتالم.
