فلومتر التراسونیک VNFT تولیدکنندگان

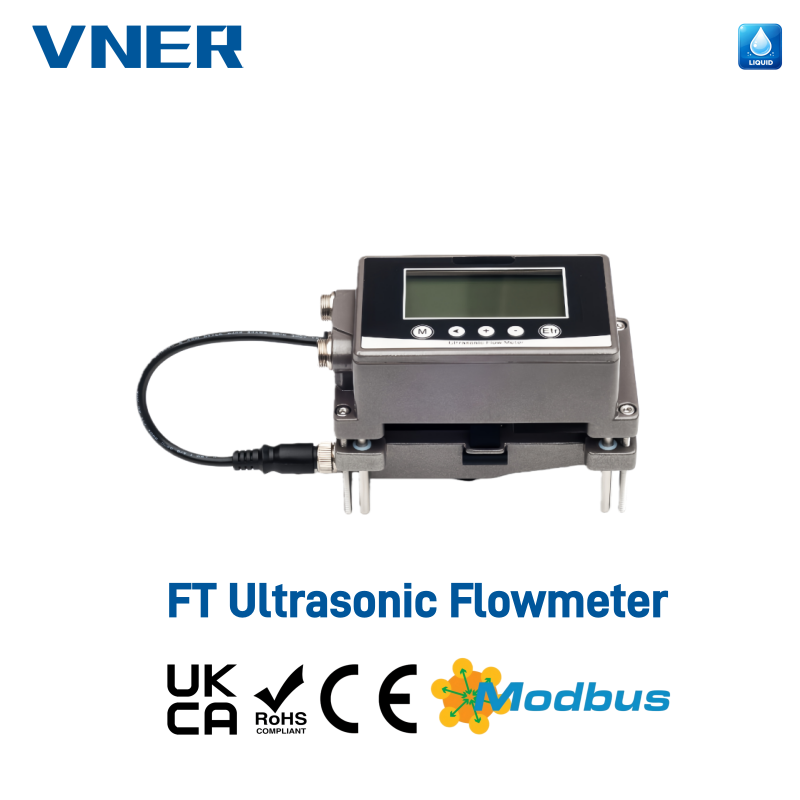

فلومتر التراسونیک گیره دار VNFT211

محلول اندازه لوله کوچک (DN15–DN65)

اصل کار

فلومتر اولتراسونیک VNFT211 بر اساس اصل اندازه گیری اولتراسونیک زمان عبور . دو مبدل اولتراسونیک خارجی با گیره بر روی سطح بیرونی لوله نصب شده است. دستگاه با ارسال و دریافت سیگنال های اولتراسونیک در بالادست و پایین دست از طریق دیواره لوله و محیط مایع، اختلاف زمانی ناشی از سرعت جریان سیال را محاسبه می کند.
این اختلاف زمانی مستقیماً با سرعت جریان متناسب است و امکان اندازه گیری دقیق جریان را فراهم می کند بدون تماس مستقیم با محیط فرآیند .

VNFT211 به عنوان یک راه حل اندازه گیری غیر سرزده، افت فشار را حذف می کند، از خطرات آلودگی جلوگیری می کند و عملکرد بی وقفه سیستم را تضمین می کند.

طراحی غیر سرزده گیره

• نصب گیره خارجی بدون برش لوله ها یا توقف فرآیند

• عدم تماس با محیط مایع، از بین بردن افت فشار و خطر آلودگی

• ایده آل برای پروژه های مقاوم سازی و سیستم های عملیات مداوم

نصب سریع و کاربر پسند

• نصب و راه اندازی را می توان در عرض چند دقیقه تکمیل کرد

• هیچ ابزار خاصی یا اصلاح خط لوله مورد نیاز نیست

• به طور قابل توجهی هزینه نیروی کار و زمان توقف را کاهش می دهد

پیکربندی انعطاف پذیر و سازگاری گسترده

• یک مجموعه سنسور جهانی از تمام اندازه های لوله در محدوده اندازه گیری پشتیبانی می کند

• سازگار با لوله های فلزی و لوله های پلاستیکی سفت و سخت (PVC، PP، PVDF)

• مناسب برای خطوط لوله DN15–DN65

صفحه نمایش شفاف و آموزنده

• 256 × 128 LCD با وضوح بالا

• نرخ جریان، جریان انباشته، اطلاعات وضعیت و آلارم ها را نمایش می دهد

• خوانش جریان را می توان مستقیماً در محل نظارت کرد

قابلیت اندازه گیری انرژی (اختیاری)

• می توان آن را به عنوان پیکربندی کرد انرژی سنج خنک کننده / گرمایش اولتراسونیک (BTU meter)

• از نظارت و مدیریت مصرف انرژی پشتیبانی می کند

• مناسب برای تهویه مطبوع، آب سرد و کاربردهای گرمایشی

ارتباطات و خروجی صنعتی

• استاندارد خروجی آنالوگ 4-20 میلی آمپر

• مدباس RS485 ارتباط برای ادغام با سیستم های PLC و DCS

• خروجی پالس اختیاری (OCT) و خروجی زنگ رله

• نظارت از راه دور، جمع آوری داده ها و تجزیه و تحلیل کارایی را فعال می کند

عملکرد صنعتی قابل اعتماد

• قطع سرعت پایین کارخانه در 0.08 متر بر ثانیه برای جلوگیری از قرائت های نادرست

• زمان پاسخگویی سریع از 0.5 تا 60 ثانیه قابل تنظیم است

• ذخیره سازی طولانی مدت داده با پشتیبان گیری EEPROM (بیش از 10 سال)

• طراحی شده برای عملکرد پایدار در محیط های صنعتی خشن

برنامه های کاربردی معمولی

• سیستم های تامین و توزیع آب

• مدارهای گرمایش و آب سرد HVAC

• نظارت بر مصرف انرژی

• اندازه گیری آب فرآیندهای صنعتی

• پروژه های مقاوم سازی با فضای نصب محدود
