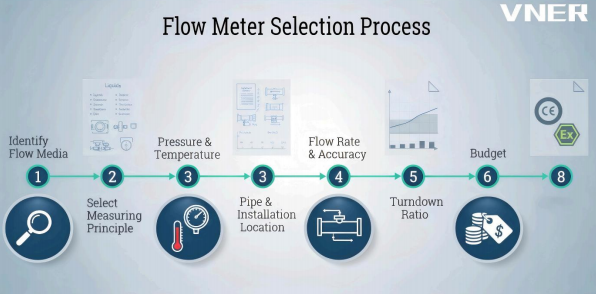

فرآیند انتخاب فلومتر: از کاربرد تا تطابق کامل

انتخاب دبی سنج مناسب صرفاً مربوط به انتخاب یک ابزار اندازه گیری نیست - بلکه در مورد اطمینان از قابلیت اطمینان فرآیند، دقت اندازه گیری و کارایی عملیاتی طولانی مدت است.

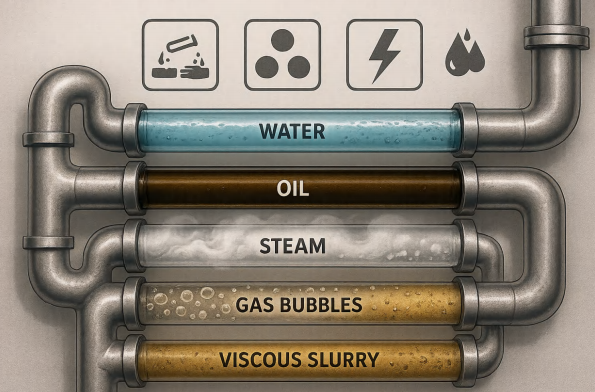

1. رسانه جریان را شناسایی کنید

درک محیط فرآیند پایه و اساس هر انتخابی است.

تعیین کنید که آیا محیط جریان:

• مایع , گاز ، یا بخار
• خورنده , رسانا ، یا غیر رسانا
• چند فازی (جامد مایع/گاز) یا تک فاز
• چسبناک , تمیز کردن ، یا حاوی مواد جامد معلق

دانستن این ویژگی ها به طور مستقیم بر روی اینکه کدام اصول اندازه گیری امکان پذیر است تأثیر می گذارد.

به عنوان مثال، الکترومغناطیسی متر به مایعات رسانا نیاز دارد، در حالی که کوریولیس متر با سیالات تمیز و تک فاز بهترین عملکرد را دارد.

2. Measuring Principle را انتخاب کنید

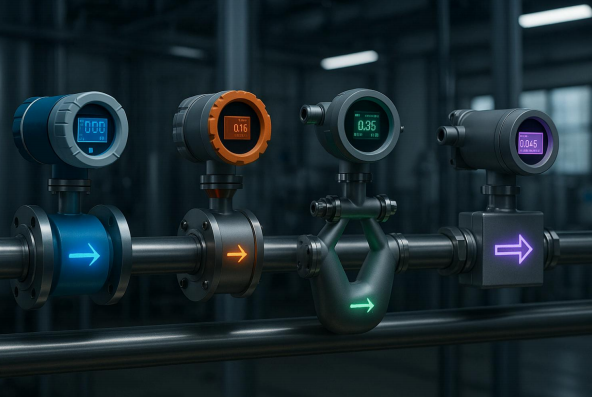

هنگامی که رسانه تعریف شد، مناسب ترین فناوری اندازه گیری را انتخاب کنید:

• جریان سنج الکترومغناطیسی (EMF) - برای مایعات رسانا، آب، مواد شیمیایی، دوغاب.
• فلومتر گرداب - برای بخار، گازها و مایعات با پروفیل جریان پایدار.
• کوریولیس Mass Flowmeter - برای اندازه گیری دقیق جریان جرم و چگالی در مایعات یا گازها.
• فلومتر التراسونیک - برای لوله های بزرگ یا تاسیسات غیر تهاجمی.
• فلومتر جرمی حرارتی - برای گازهای تمیز
• فلومتر مکانیکی (توربین، جابجایی مثبت) - برای کاربردهای ساده و کم هزینه.

هر اصل دارای مزایای مشخصی است دقت , هزینه , پیچیدگی نصب ، و تعمیر و نگهداری . تطبیق مناسب عملکرد طولانی مدت قابل اعتماد را تضمین می کند.

3. تعریف فشار و دمای عملیاتی

فشار و دمای فرآیند تعیین می کند:

• جنس سنسور (استیل ضد زنگ، Hastelloy، آستر PTFE و غیره)
• انتخاب آب بندی و واشر
• درجه بندی بدنه فلومتر (کلاس PN/ANSI)
• الزامات جبران دما

همیشه اطمینان حاصل کنید که درجه بندی فشار و دمای ابزار انتخابی از حداکثر شرایط عملکرد سیستم، با حاشیه های ایمنی مطابق با PED یا ASME استانداردها

4. ارزیابی لوله و شرایط نصب

فلومترها زمانی بهترین عملکرد را دارند که به درستی نصب شوند. پارامترهای کلیدی عبارتند از:

• اندازه و جهت لوله (افقی، عمودی، لوله کامل)
• اجراهای مستقیم بالادست و پایین دست برای اطمینان از پروفیل جریان پایدار
• مکان نسبت به دریچه ها، پمپ ها یا زانویی ها برای به حداقل رساندن تلاطم
• فضای نصب و دسترسی برای سیم کشی، کالیبراسیون و نگهداری
• منبع تغذیه (AC/DC) و گزینه های خروجی سیگنال (4-20 میلی آمپر، پالس، مدباس، HART و غیره)
• حفاظت از ورود (IP65، IP67، IP68)
• طبقه بندی مناطق خطرناک (Ex ia، Ex d و غیره)

طرح نصب به خوبی برنامه ریزی شده از خطاهای اندازه گیری ناشی از شرایط جریان ضعیف یا تداخل الکتریکی جلوگیری می کند.

5. تعیین محدوده جریان و الزامات دقت

تعریف کردن نرخ جریان عملیاتی و دقت مورد نیاز حیاتی است.

مشخص کنید:

• حداقل، معمولی و حداکثر جریان
• محدوده نوسان فرآیند مورد انتظار
• دقت یا تکرار مورد نیاز (به عنوان مثال، ± 0.1٪، ± 0.2٪، ± 0.5٪ ± 1.0٪)

اندازه صحیح کنتور تضمین می کند که جریان در حد بهینه باقی می ماند محدوده اندازه گیری (منطقه ثبات عدد رینولدز) اجتناب از عدم دقت جریان کم یا اشباع بیش از حد.

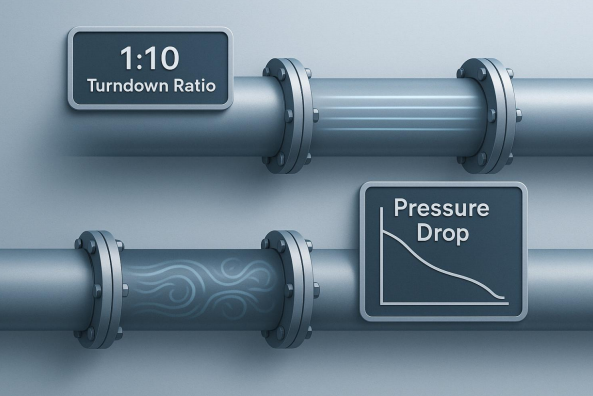

6. ارزیابی نسبت چرخش و افت فشار

• نسبت چرخش انعطاف پذیری محدوده اندازه گیری را توصیف می کند (به عنوان مثال، 1:10، 1:20).
  نسبت چرخش بالاتر سازگاری بهتری با شرایط جریان متفاوت ارائه می دهد.
• افت فشار برای جلوگیری از ناکارآمدی فرآیند باید به حداقل برسد.
  فناوری های خاصی مانند کوریولیس و گرداب ممکن است باعث کاهش فشار شود - همیشه بررسی کنید که آیا فرآیند می تواند آن را تحمل کند یا خیر.

7. بودجه و ملاحظات چرخه عمر

در حالی که هزینه ابزار اولیه مهم است، کل هزینه مالکیت (TCO) باید در نظر گرفته شود:

• قیمت خرید در مقابل دقت و قابلیت اطمینان
• فرکانس کالیبراسیون و نگهداری
• در دسترس بودن قطعات یدکی
• مصرف برق و هزینه خرابی

برای پروژه های بزرگ مقیاس، تعادل عملکرد , طول عمر ، و بودجه ارزش اقتصادی را در طول چرخه عمر محصول تضمین می کند.

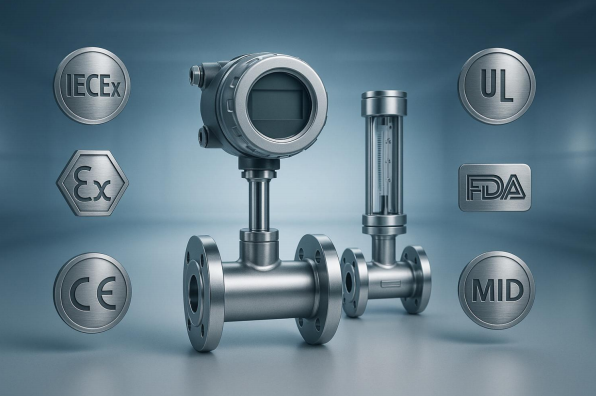

8. گواهینامه و الزامات انطباق

فلومترها بسته به کاربرد و مقصد صادراتی باید با استانداردها و مقررات بین المللی مرتبط مطابقت داشته باشند:

• ایمنی و ضد انفجار: IECEx، ATEX، UL
• انطباق الکتریکی: CE-EMC، CE-LVD
• تجهیزات تحت فشار: CE-PED، ASME
• مواد غذایی و دارویی: FDA، 3A، EHEDG
• تجارت و اندازه شناسی حقوقی: MID (دستورالعمل ابزار اندازه گیری)

گواهینامه مناسب تضمین می کند که ابزار مطابق با استانداردهای ایمنی و عملکرد جهانی است.

نتیجه گیری

فرآیند انتخاب سیستماتیک نه تنها سازگاری فنی بلکه ثبات طولانی مدت و انطباق با مقررات را نیز تضمین می کند.

با درک متوسط , اصل اندازه گیری , شرایط نصب ، و نیازهای گواهینامه مهندسان و متخصصان تدارکات می توانند به نتایج مطلوب دست یابند - به حداقل رساندن خطرات و به حداکثر رساندن کارایی.

در VNER Electronic Technology LTD ، ما چندین دهه تجربه میدانی را با فناوری های پیشرفته اندازه گیری جریان ترکیب می کنیم تا به شرکای خود کمک کنیم تا مناسب ترین راه حل ها را برای کاربردهای خود انتخاب کنند - از تصفیه آب و پتروشیمی گیاهان به نفت و گاز و صنایع پلی سیلیکون

نویسنده Shawn Cao

مدیر بخش تجارت بین الملل

VNER Electronic Technology LTD
