نه اشتباه پنهان نصب که دقت جریان را به خطر می اندازد

آیا تا به حال با خوانش های نادرست، تعمیر و نگهداری دشوار یا شکست کامل در هنگام نصب فلومتر مواجه شده اید؟

در بیشتر موارد، مشکل در خود ابزار نیست، بلکه در جزئیات نصب است که اغلب نادیده گرفته می‌شوند.
لوله‌های مستقیم ناکافی برای فلومترهای الکترومغناطیسی، فیلترهای نادرست برای مترهای منطقه متغیر، یا شیرهای فشار نصب شده به سمت پایین روی فلومترهای گوه‌ای - همه این اشتباهات کوچک می‌تواند منجر به اختلالات قابل توجهی در سیستم شود.
این مقاله نه مورد از رایج‌ترین مشکلات نصب در محل را که در برنامه‌های فلومتر یافت می‌شود، خلاصه می‌کند و به شما کمک می‌کند از این مشکلات از منبع جلوگیری کنید.

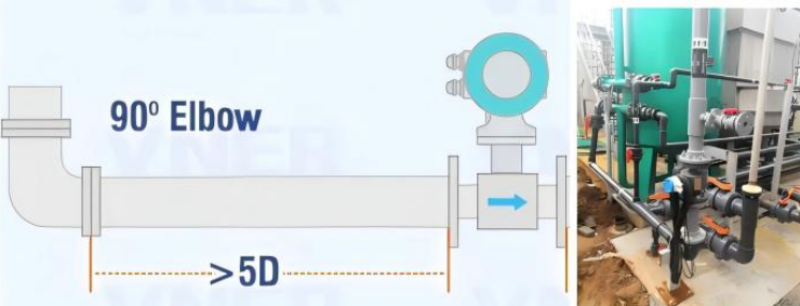

01. موقعیت نصب نامناسب یا طول لوله مستقیم ناکافی (جریان سنج الکترومغناطیسی)

• برای اطمینان از اندازه گیری دقیق، فلومتر همیشه باید تحت شرایط تمام لوله کار کند.

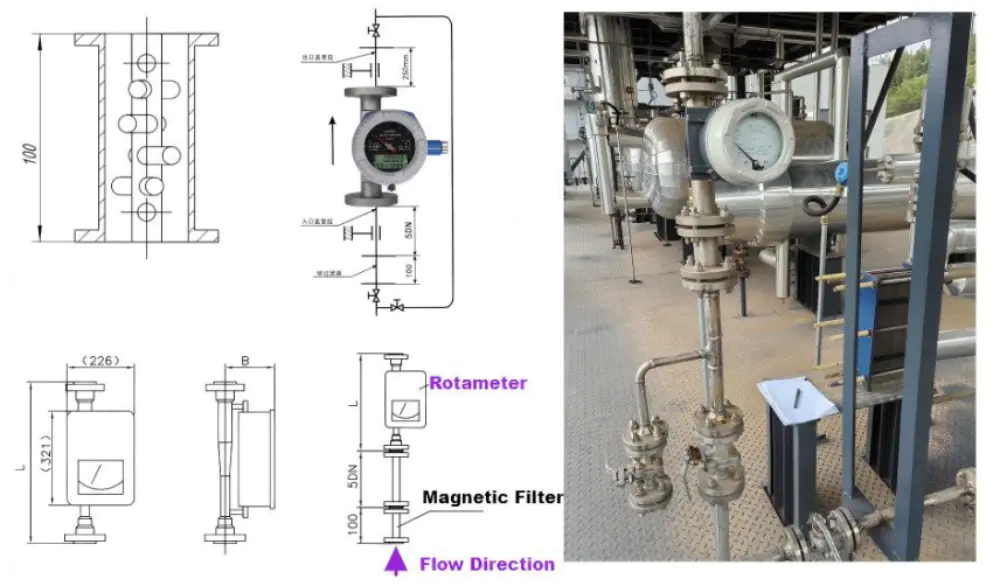

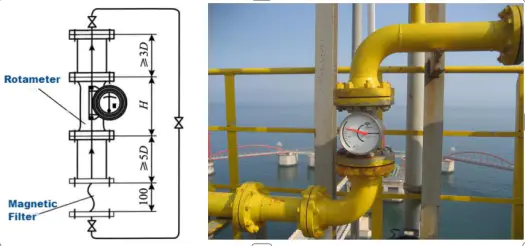

02. نصب نادرست فیلتر مغناطیسی (فلومتر منطقه متغیر)

• مسیر مستقیم ورودی باید در پایین دست فیلتر مغناطیسی اندازه گیری شود، نه قبل از آن.

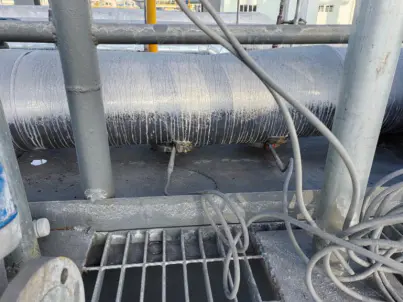

03. نصب نادرست دبی سنج گوه

• نصب فلنج فشاری رو به پایین یا خیلی نزدیک به سکو، فضایی را برای نگهداری باقی نمی گذارد و باعث تجمع رسوب در درگاه فشار می شود که منجر به خطاهای اندازه گیری می شود. همیشه از جهت گیری مناسب و فاصله نگهداری اطمینان حاصل کنید.

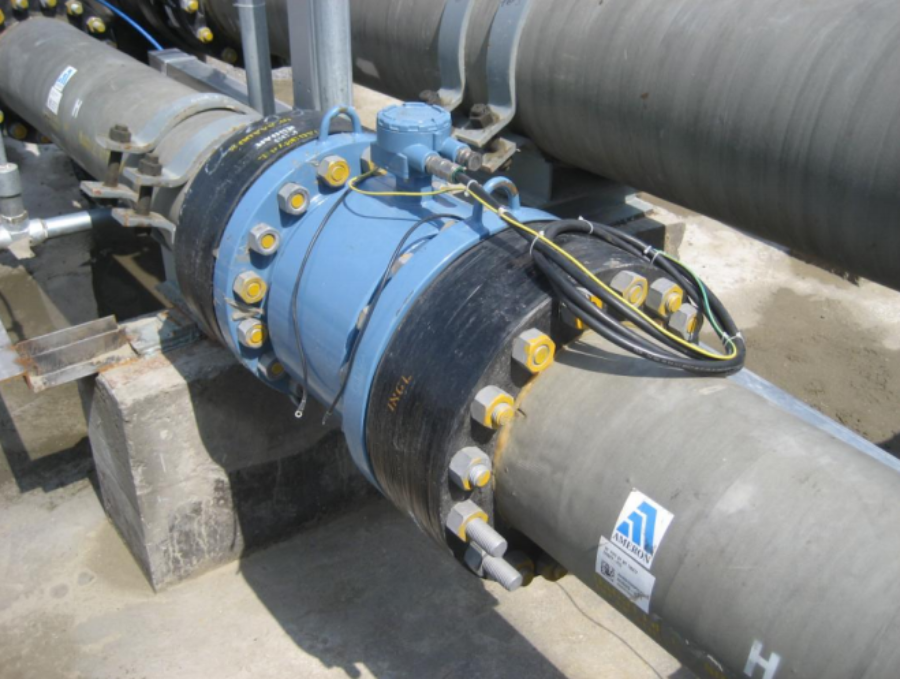

04. حلقه های زمینی مورد نیاز برای خطوط لوله غیر فلزی (جریان سنج الکترومغناطیسی)

• دبی سنج های الکترومغناطیسی باید به درستی زمین شود.
• برای خطوط لوله فلزی، می توان از الکترودهای زمین داخلی استفاده کرد.
• برای لوله های فلزی غیر فلزی یا اندود شده، حلقه های زمین برای اطمینان از مرجع سیگنال پایدار مورد نیاز است.

05. الزامات اجرای مستقیم بالادست و پایین دست (دبی سنج ناحیه متغیر)

• لوله های ورودی و خروجی باید با اندازه سوراخ متر مطابقت داشته باشند.
• اگر فضای نصب اجازه می دهد، حداقل طول لوله های مستقیم 5 بعدی بالادست و سه بعدی پایین دست را حفظ کنید.
• توجه: برخی از تولیدکنندگان ممکن است ادعا کنند نیازی به اجرای مستقیم ندارند. اما طول های کافی همچنان برای آن توصیه می شود
  دقت بهینه

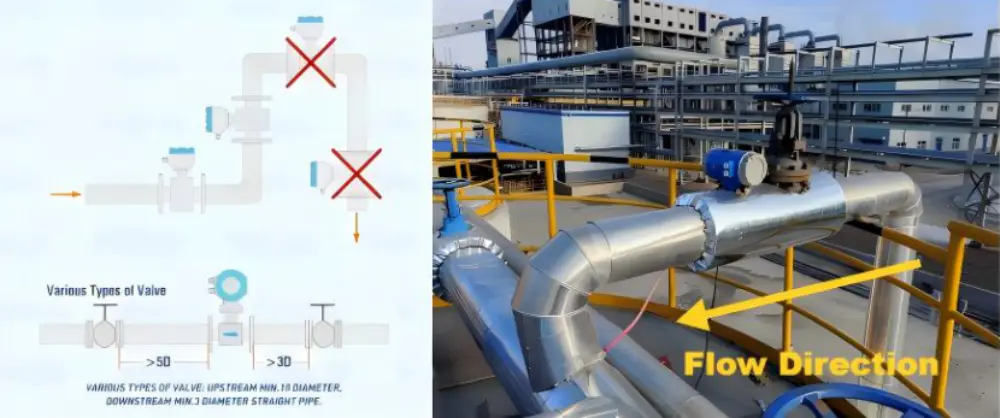

06. الزامات جریان مستقیم بالادست و پایین دست (جریان سنج الکترومغناطیسی)

• از نصب فلومتر در نزدیکی عناصر مزاحم جریان مانند شیرها، زانوها یا خطوط بای پس خودداری کنید.
• در صورت امکان، حداقل از اجرای مستقیم 10 بعدی در بالادست و 5 بعدی پایین دست اطمینان حاصل کنید ("قانون 10D-5D").
• حداقل، 5 بعدی بالادست و 3 بعدی پایین دست را برای دستیابی به خوانش های پایدار و دقیق حفظ کنید.

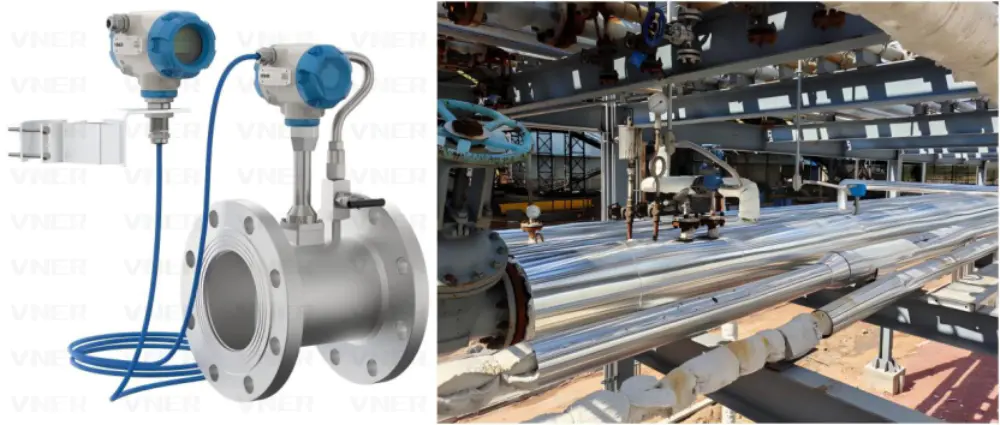

07. فلومتر Vortex نوع از راه دور برای اندازه گیری بخار توصیه می شود

• برای اندازه‌گیری بخار و نصب قفسه‌های لوله، فلومتر گردابی از راه دور (نوع تقسیم‌شده) توصیه می‌شود. این پیکربندی امکان خواندن و تنظیم پارامتر از راه دور را فراهم می‌کند، فرستنده را از مناطق با دمای بالا (>250 درجه سانتی‌گراد) دور نگه می‌دارد و آن را برای مکان‌های مرتفع یا غیرقابل دسترس مناسب می‌کند.
• کابل ریموت باید یک کابل محافظ دو هسته ای باشد که توسط سازنده عرضه می شود و طول استاندارد آن 5 متر است (قابل تنظیم تا 20 متر).

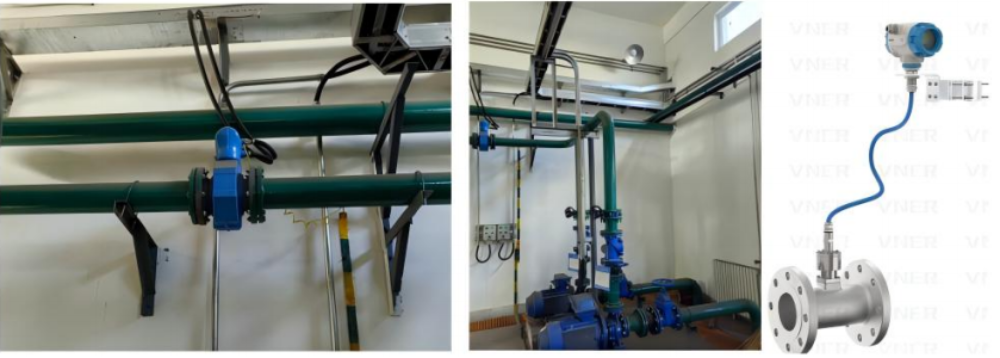

08. از ابزارهای نوع از راه دور برای نصب های سخت استفاده کنید

• برای تأسیساتی که در ارتفاع، در ترانشه ها یا در امتداد قفسه های لوله قرار دارند، جایی که مشاهده یا تنظیم در محل دشوار است، ابزارهای از راه دور برای عملکرد ایمن تر و راحت تر به شدت توصیه می شوند.

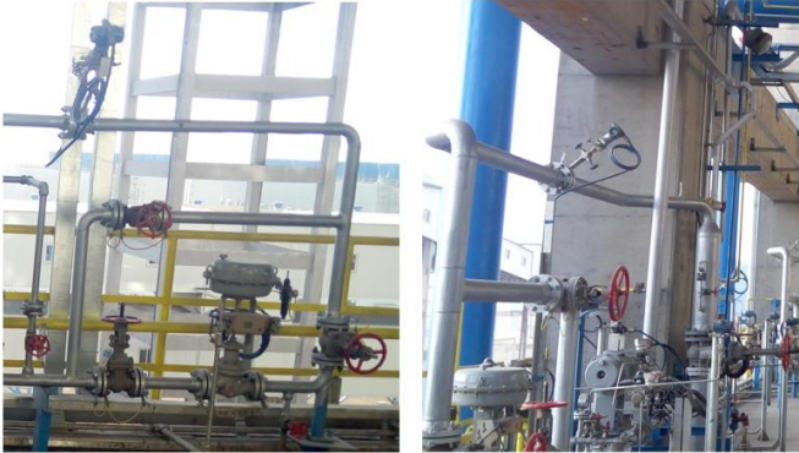

09. موقعیت نصب ترانسمیترهای فشار دیفرانسیل (Orifice Flowmeter)

• بسته به طرح نصب، فرستنده فشار دیفرانسیل باید در سطح زمین یا روی یک سکوی قابل دسترس برای کالیبراسیون و نگهداری آسان تر نصب شود.

• این 9 مثال رایج ترین خطاهای نصبی را که در برنامه های اندازه گیری جریان یافت می شود برجسته می کند. با درک و پرداختن به این جزئیات در طول راه‌اندازی، می‌توانید قابلیت اطمینان را بهبود ببخشید، زمان خرابی را کاهش دهید و از دقت اندازه‌گیری بلندمدت اطمینان حاصل کنید.
