فلومتر التراسونیک VNFT Clamp-On

محلول اندازه لوله کوچک VNFT211 جریان سنج التراسونیک با گیره (DN15–DN65)

فلومتر اولتراسونیک VNFT211 بر اساس اصل اندازه گیری اولتراسونیک زمان انتقال کار می کند. دو مبدل اولتراسونیک خارجی با گیره بر روی سطح بیرونی لوله نصب شده است. دستگاه با ارسال و دریافت سیگنال های اولتراسونیک در بالادست و پایین دست از طریق دیواره لوله و محیط مایع، اختلاف زمانی ناشی از سرعت جریان سیال را محاسبه می کند.

این اختلاف زمانی مستقیماً با نرخ جریان متناسب است و امکان اندازه گیری دقیق جریان را بدون تماس مستقیم با محیط فرآیند فراهم می کند.

VNFT211 به عنوان یک راه حل اندازه گیری غیر سرزده، افت فشار را حذف می کند، از خطرات آلودگی جلوگیری می کند و عملکرد بی وقفه سیستم را تضمین می کند.

طراحی غیر سرزده گیره

• نصب گیره خارجی بدون برش لوله ها یا توقف فرآیند
• عدم تماس با محیط مایع، از بین بردن افت فشار و خطر آلودگی
• ایده آل برای پروژه های مقاوم سازی و سیستم های عملیات مداوم

نصب سریع و کاربر پسند

• نصب و راه اندازی را می توان در عرض چند دقیقه تکمیل کرد
• هیچ ابزار خاصی یا اصلاح خط لوله مورد نیاز نیست
• به طور قابل توجهی هزینه نیروی کار و زمان توقف را کاهش می دهد

پیکربندی انعطاف پذیر و سازگاری گسترده

• یک مجموعه سنسور جهانی از تمام اندازه های لوله در محدوده اندازه گیری پشتیبانی می کند
• سازگار با لوله های فلزی و لوله های پلاستیکی سخت (PVC، PP، PVDF)
• مناسب برای خطوط لوله DN15–DN65

صفحه نمایش شفاف و آموزنده

• 256 × 128 LCD با وضوح بالا
• نرخ جریان، جریان انباشته، اطلاعات وضعیت و آلارم ها را نمایش می دهد
• خوانش جریان را می توان مستقیماً در محل نظارت کرد

قابلیت اندازه گیری انرژی (اختیاری)

• می توان آن را به عنوان یک متر انرژی خنک کننده / گرمایش اولتراسونیک (BTU متر) پیکربندی کرد.
• از نظارت و مدیریت مصرف انرژی پشتیبانی می کند
• مناسب برای تهویه مطبوع، آب سرد و کاربردهای گرمایشی

ارتباطات و خروجی صنعتی

• خروجی آنالوگ استاندارد 4-20 میلی آمپر
• ارتباط Modbus RS485 برای ادغام با سیستم های PLC و DCS
• خروجی پالس اختیاری (OCT) و خروجی زنگ رله
• نظارت از راه دور، جمع آوری داده ها و تجزیه و تحلیل کارایی را فعال می کند

عملکرد صنعتی قابل اعتماد

• قطع سرعت پایین کارخانه در 0.08 متر بر ثانیه برای جلوگیری از قرائت های نادرست
• زمان پاسخگویی سریع از 0.5 تا 60 ثانیه قابل تنظیم است
• ذخیره سازی طولانی مدت داده با پشتیبان گیری EEPROM (بیش از 10 سال)
• طراحی شده برای عملکرد پایدار در محیط های صنعتی خشن

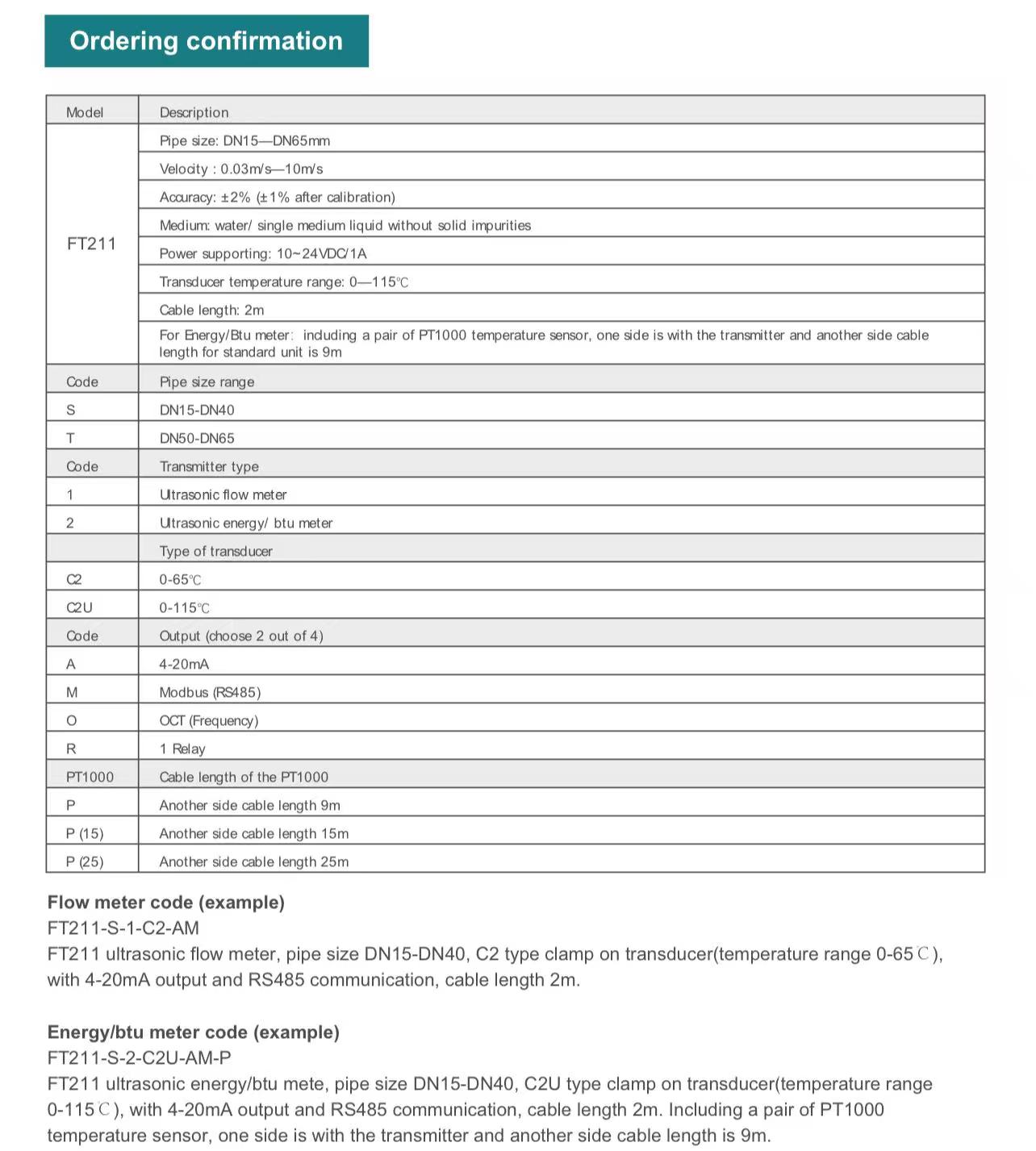

محدوده اندازه لوله : DN15 – DN65

مواد لوله : لوله های فلزی / لوله های پلاستیکی سخت (PVC، PP، PVDF)

نوع مایع : آب و سایر مایعات تک فاز (بدون ذرات جامد یا ناخالصی)

دما محدوده: 0 تا 115 درجه سانتیگراد (بدون انجماد سطحی)

دقت : ± 2% (± 1% پس از کالیبراسیون)

زمان پاسخگویی : 0.5 تا 60 ثانیه (قابل تنظیم)

نمایش : LCD 256 × 128

منبع تغذیه : 10-24 VDC، مصرف برق < 3 وات

خروجی و ارتباط:

• 4-20 میلی آمپر
• مدباس RS485
• اختیاری: خروجی پالس (OCT)، زنگ رله

حفاظت و قابلیت اطمینان

• محفظه: IP65
• حفاظت از اتصال معکوس برق
• حفاظت در برابر ولتاژ و اتصال کوتاه
• مقاومت در برابر لرزش: 10-55 هرتز، 1.5 میلی متر
• مقاومت در برابر ضربه: 100 متر بر ثانیه، 16 میلی ثانیه

شرایط محیطی

• دمای محیط: -10 تا 60 درجه سانتی گراد
• رطوبت نسبی: 35-85٪ RH (غیر متراکم)
• مواد محفظه: آلومینیوم و پلاستیک درجه صنعتی

• سیستم های تامین و توزیع آب
• مدارهای گرمایش و آب سرد HVAC
• نظارت بر مصرف انرژی
• اندازه گیری آب فرآیندهای صنعتی
• پروژه های مقاوم سازی با فضای نصب محدود

اندازه گیری جریان مقاوم سازی در خطوط لوله موجود

VNFT211 برای ارتقای اندازه‌گیری جریان در سیستم‌های موجود که در آن اصلاح خط لوله مجاز نیست یا زمان خرابی باید به حداقل برسد، ایده‌آل است.
طراحی گیره ای آن امکان نصب سریع بدون برش لوله ها یا وقفه در عملیات را فراهم می کند و آن را برای موارد زیر مناسب می کند:

• خطوط آب فرآیندهای صنعتی
• تاسیسات و سیستم های آب ساختمان
• بررسی موقت جریان و ممیزی عملکرد

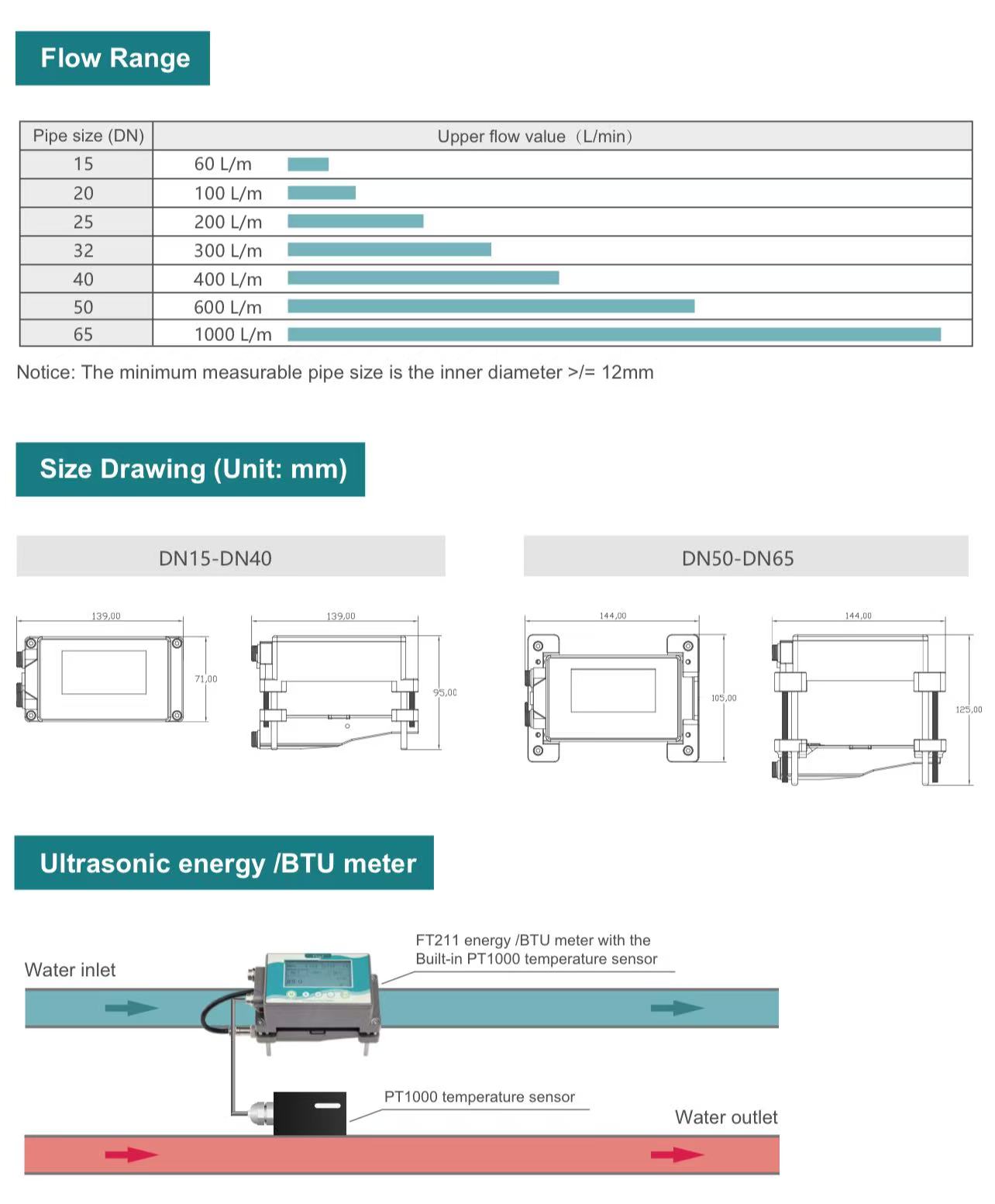

مانیتورینگ انرژی سرمایش و گرمایش HVAC

هنگامی که به عنوان یک متر انرژی اولتراسونیک (BTU) پیکربندی می شود، VNFT211 می تواند در سیستم های آب سرد و گرمایش برای نظارت بر مصرف انرژی حرارتی استفاده شود.

کاربردهای معمولی عبارتند از:

• نظارت بر جریان ورودی و خروجی چیلر
• سیستم های توزیع انرژی گرمایشی و سرمایشی
• تجزیه و تحلیل بهره وری انرژی و تخصیص هزینه

اندازه‌گیری جریان لوله با قطر کوچک (DN15–DN65)

VNFT211 که به طور خاص برای اندازه لوله های کوچک طراحی شده است، عملکرد اندازه گیری قابل اعتمادی را در شبکه های خط لوله فشرده مانند:

• اسکید تجهیزات و سیستم های بسته بندی شده
• تاسیسات آزمایشگاهی و آزمایشی
• شعبه های خدمات ساختمانی و تاسیساتی

سیستم های تامین و توزیع آب

VNFT211 مانیتورینگ جریان پایدار را برای کاربردهای آب تمیز بدون افت فشار فراهم می کند و از موارد زیر پشتیبانی می کند:

• متعادل سازی تامین آب
• تشخیص نشت و تجزیه و تحلیل جریان غیرعادی
• بهینه سازی سیستم و بهبود بهره وری عملیاتی

اندازه گیری موقت و تست تشخیصی

VNFT211 به دلیل نصب سریع و قابل حمل بودن، برای کارهای اندازه گیری کوتاه مدت مناسب است، از جمله:

• راه اندازی و اعتبار سنجی سیستم
• تست مقایسه ای بین دبی سنج ها
• عیب یابی ناهنجاری های جریان بدون نصب دائمی

اتوماسیون و یکپارچه سازی سیستم کنترل

با خروجی استاندارد 4-20 میلی آمپر و ارتباط Modbus RS485، VNFT211 می تواند به طور یکپارچه در سیستم های اتوماسیون برای موارد زیر ادغام شود:

• جمع آوری داده های جریان PLC و DCS
• مانیتورینگ اتاق کنترل مرکزی
• ثبت داده ها، گزارش دهی و بهینه سازی فرآیند
