چه چیزی یک فلومتر جرم کوریولیس را به راه حل نهایی برای اندازه گیری با دقت بالا در صنعت مدرن تبدیل می کند؟

در میان تحول عمیق Industry 4.0، دقت اندازه گیری سیال دیگر فقط یک پارامتر فنی نیست. این به یک معیار اصلی برای اندازه گیری کارایی تولید خودکار و سطوح نظارت هوشمند تبدیل شده است. با فلسفه طراحی خرابکارانه خود، فلومتر جرمی کوریولیس به طور کامل قید اندازه گیری حجمی سنتی را که اغلب توسط عوامل محیطی مانند دما، فشار و چگالی سیال محدود می شود، شکسته است. در حال حاضر، این فناوری به سرعت در بخش‌های تولیدی پیشرفته مانند پتروشیمی، مواد غذایی و دارویی، تولید نیمه‌هادی‌ها و صنایع دریایی نفوذ می‌کند و به «استاندارد طلایی» شناخته‌شده برای نظارت بر سیالات پیچیده تبدیل می‌شود. از آنجایی که صنایع جهانی به سمت بی‌طرفی کربن و کاهش ضایعات حرکت می‌کنند، توانایی اندازه‌گیری جرم مستقیماً پایه داده نهایی را برای بهینه‌سازی منابع و ردیابی ردپای کربن فراهم می‌کند.

فلومتر جرمی کوریولیس چیست؟

فلومتر جرمی کوریولیس یک ابزار دقیق پیچیده است که بر اساس اصول دینامیکی کلاسیک، به ویژه اثر کوریولیس طراحی شده است. از نظر ماهیت فیزیکی، نسل‌ها جدا از روزنه‌ها، توربین‌ها یا جریان سنج‌های الکترومغناطیسی سنتی است. دستگاه‌های معمولی عمدتاً «حجم» سیال را اندازه‌گیری می‌کنند که بسیار مستعد تداخل ناشی از انبساط یا انقباض حرارتی است. در مقابل، کوریولیس متر "جرم واقعی" سیال را اندازه گیری می کند - یک کمیت فیزیکی که تحت هر شرایط کاری ثابت می ماند، چه سیال یک مایع در حال جوش باشد یا یک گاز فشرده.

در داخل، هسته آن شامل یک یا دو لوله اندازه گیری است که در حالت ارتعاش دقیق کنترل شده نگهداری می شوند. یک محرک کوچک با فرکانس بالا (سیم پیچ درایو) لوله های اندازه گیری را به ارتعاش در فرکانس طبیعی خاص خود هدایت می کند، دقیقاً مانند یک چنگال تنظیم. این طرح به طرز هوشمندانه ای از نیروی اینرسی تولید شده توسط ذرات سیال در حال حرکت در یک سیستم ارتعاشی استفاده می کند و ویژگی انتزاعی جرم را به سیگنال های مکانیکی قابل ضبط تبدیل می کند. این رویکرد اندازه‌گیری مستقیم، نیاز به محاسبات پیچیده چگالی را از بین می‌برد، و یک منبع «تک منبع حقیقت» را برای مهندسان فرآیند فراهم می‌کند.

فلومتر جرمی چگونه کار می کند؟

برای درک عمیق مکانیسم عملیاتی این فلومتر، باید رفتار مکانیکی دینامیکی سیال را هنگام ورود به لوله های ارتعاشی فرکانس بالا مشاهده کنیم. این فرآیند را می توان به چهار مرحله فنی اصلی تقسیم کرد:

تحریک ارتعاش فرکانس بالا: هنگامی که فلومتر شروع می شود، محرک لوله های اندازه گیری را برای تولید ارتعاشات میکرو با فرکانس بالا (معمولاً 400-1000 هرتز) هدایت می کند. در حالت ایستا (بدون جریان)، چرخه های ارتعاش کل لوله در هر دو زمان و مکان کاملاً هماهنگ می شوند. سنسورهای ورودی و خروجی امواج سینوسی یکسان را تشخیص می دهند.

مشارکت نیروی کوریولیس: هنگامی که مایع یا گاز با سرعت زیاد در لوله های ارتعاشی شروع به جریان می کند، ذرات سیال متحرک، به دلیل اینرسی، سعی می کنند در برابر لرزش دوره ای لوله ها مقاومت کنند. در سمت ورودی، سیال در برابر رانده شدن از مرکز ارتعاش مقاومت می کند. در سمت خروجی، در برابر عقب کشیدن مقاومت می کند. این نیروی متقابل در فیزیک به عنوان «نیروی کوریولیس» شناخته می شود.

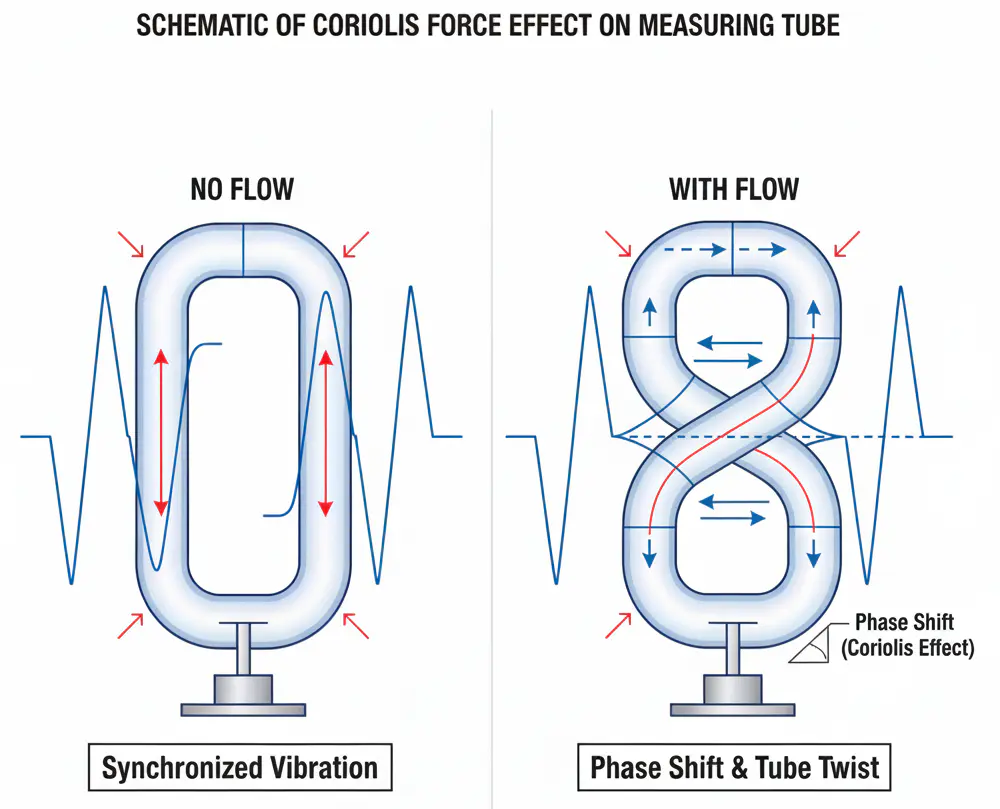

تغییر شکل و پیچش مکانیکی: نیروی کوریولیس در جهات مخالف بر روی نیمه های ورودی و خروجی لوله عمل می کند و باعث می شود لوله دچار یک "پیچش" یا "تغییر شکل" ظریفی شود که با چشم غیرمسلح قابل مشاهده نیست. این پیچش مکانیکی به طور مستقیم با سرعت جریان جرمی متناسب است - هر چه جرم بیشتر در حرکت باشد، نیرو بیشتر و پیچش قابل توجه تر است.

تبدیل تغییر فاز و رمزگشایی داده ها: این تغییر شکل هماهنگی بین دو سر لوله را مختل می کند. سنسورهای نصب شده در انتهای ورودی و خروجی، "تغییر فاز" (تاخیر زمانی) بین دو سیگنال ارتعاشی را ثبت می کنند. از طریق تراشه‌های پردازش سیگنال دیجیتال (DSP) با کارایی بالا، سیستم فوراً این اختلاف زمانی میکرو ثانیه را به قرائت‌های بسیار دقیق جریان جرم تبدیل می‌کند، در حالی که به طور همزمان چگالی را از تغییر فرکانس طبیعی محاسبه می‌کند.

مزایای قابل توجه فلومترهای کوریولیس چیست؟

دلیل فلومترهای کوریولیس در بسیاری از سناریوهای صنعتی پیشرفته، جایگزین سناریوهای سنتی شده‌اند که از ترکیبی از مزیت‌های فنی تقریباً سازش ناپذیر ناشی می‌شود:

دقت اندازه گیری و تکرار بی نظیر: مترهای کوریولیس مدرن می توانند دقت اندازه گیری جرم را تا 0.1±% یا حتی 0.05% ± ارائه دهند. این سطح از دقت برای انتقال حضانت بسیار مهم است، جایی که حتی یک خطای 0.5٪ می تواند منجر به میلیون ها دلار ضرر در طول یک سال شود. تکرارپذیری بالا تضمین می کند که فرآیند تولید دسته ای پس از دسته ای ثابت باقی می ماند.

ارتعاش و ایمنی محیطی برتر: فرکانس کاری داخلی دستگاه معمولاً دقیقاً در حدود 400 هرتز تنظیم می شود. این عملیات با فرکانس بالا به عنوان یک «فیلتر» طبیعی عمل می‌کند و به دستگاه اجازه می‌دهد سیگنال اندازه‌گیری خود را از نویز مکانیکی فرکانس پایین رایج در محیط‌های صنعتی-مانند غرش پمپ‌های بزرگ، کمپرسورهای صنعتی یا موتورهای اصلی کشتی- متمایز کند. این امر ثبات خواندن بسیار بالا را حتی در "پر سر و صداترین" شرایط گیاه تضمین می کند.

پیاده سازی مهندسی ساده و نگهداری کم چرخه عمر:

• بدون نیاز به لوله مستقیم: برخلاف مترهای توربین یا اولتراسونیک که برای تثبیت پروفیل های جریان به قطر 10-20 لوله مستقیم نیاز دارند، کوریولیس متر مستقل از پروفیل جریان است. در فضاهای تنگ مانند سکوهای دریایی یا کابین کشتی، این امر موجب صرفه جویی در هزینه های مهندسی و فضا می شود.
• بدون قطعات متحرک در جریان: هیچ بلبرینگی برای فرسودگی یا روتوری برای مسدود شدن وجود ندارد. این منجر به هزینه کل مالکیت بسیار پایین (TCO) و زمان بالا برای زیرساخت های حیاتی می شود.

"سنسور دیجیتال" با یکپارچه سازی چند پارامتری: یک کوریولیس متر واحد "ثلاثی" از داده ها را فراهم می کند: جریان جرم، چگالی، و دما. با ادغام این مقادیر، متر می تواند جریان حجم و غلظت را نیز خروجی دهد و به طور موثر سه ابزار جداگانه را با یک گره دیجیتال جایگزین کند.

سری VNER AC، AG و AH: راه حل های تخصصی برای چالش های صنعتی

VNER برای پاسخگویی به نیازهای متنوع و اغلب شدید صنعت مدرن، سه سری تخصصی فلومتر جرمی Coriolis را توسعه داده است که هر کدام برای محیط های عملیاتی خاص و استانداردهای نظارتی مهندسی شده اند.

1. جریان سنج جرمی Coriolis سری AC: گل سرسبد برای کاربردهای صنعتی همه کاره

را جریان سنج جرمی کوریولیس سری AC اوج فناوری VNER را نشان می دهد که به عنوان یک "اسب کار" همه کاره برای اندازه گیری جریان جرم و چگالی با دقت بالا در گسترده ترین طیف بخش های صنعتی طراحی شده است.

• برتری فنی و یکپارچگی سیگنال : با استفاده از پلتفرم فرستنده تمام دیجیتال سری A، از پردازش سیگنال دیجیتال پیشرفته (DSP) استفاده می کند تا سیگنال های جریان بسیار کم را به راحتی مدیریت کند. یکپارچه MFD™ (درایو چند فرکانس) این فناوری پایداری استثنایی را حتی در حضور گاز یا گاز مایع دو فازی که معمولاً باعث از کار افتادن کنتورهای سنتی می شود، فراهم می کند.

• مشخصات افراطی : دارای دقت جریان جرمی تا ±0.05% و می تواند فشارهای عملیاتی را تا 15.0 مگاپاسکال . انعطاف پذیری حرارتی آن بی نظیر است، با مدل هایی که قادر به کار در مناطق برودتی هستند. -196 درجه سانتیگراد یا در گرمای شدید تا 380 درجه سانتی گراد .

• برنامه های کاربردی کلیدی : انتخاب ارجح برای دوز دقیق مواد شیمیایی، ترکیب هیدروکربن در پالایشگاه ها، و لغزش های تزریق مواد شیمیایی با فشار بالا در محیط های سخت دریایی است.



2. فلومتر جرمی تخصصی AG CNG/LNG Coriolis: اختصاص داده شده برای سوخت رسانی CNG و LNG

را فلومتر جرمی تخصصی کوریولیس AG CNG/LNG یک خط بسیار تخصصی است که به طور خاص برای زنجیره ارزش گاز طبیعی مهندسی شده است و بر چالش های منحصر به فرد انتقال گاز طبیعی فشرده (CNG) و گاز طبیعی مایع (LNG) تمرکز دارد.

• انعطاف پذیری فشار بالا و برودتی : مدل AG CNG015 برای مقاومت در برابر فشارهای شدید ناشی از سوخت رسانی خودرو ساخته شده است که دارای رتبه بندی تا 40.0 مگاپاسکال . برعکس، مدل‌های LNG برای واقعیت برودتی متان مایع بهینه شده‌اند و یکپارچگی ساختاری را حفظ می‌کنند. -196 درجه سانتیگراد برای جلوگیری از نشتی و عدم دقت.

• الگوریتم های هوشمند برای اندازه گیری گاز : دارای ویژگی اختصاصی الگوریتم A-GAS™ ، این سری وضوح فرکانس فوق العاده بالا را برای حذف خطاهایی که معمولاً ناشی از چگالی گاز کم و سرعت جریان بالا هستند ارائه می دهد. این امر دقت سوخت رسانی دسته ای را تضمین می کند 0.50% ± .

• برنامه های کاربردی کلیدی : برای توزیع‌کننده‌های CNG در ایستگاه‌های خرده‌فروشی، ذخیره‌سازی کشتی‌های LNG در مقیاس بزرگ، و تخلیه تریلر در ایستگاه‌های ماهواره‌ای خط لوله مجازی ضروری است.



3. فلومتر جرمی کوریولیس بهداشتی AH: استاندارد برای فرآیندهای بهداشتی و آسپتیک

را AH Hygienic فلومتر جرمی کوریولیس به دنیای بهداشت اختصاص داده شده است، جایی که پاکیزگی و دقت به همان اندازه در اولویت هستند. این برای صنایع غذایی، نوشیدنی، لبنیات و داروسازی طراحی شده است.

• مهندسی آسپتیک : سنسور دارای یک مسیر جریان بدون منطقه مرده و خود تخلیه کننده است که خطر رشد باکتری را از بین می برد. قطعات خیس شده به صورت استاندارد صیقل داده می شوند Ra 0.8 میکرومتر ، با پولیش بالا Ra 0.38 میکرومتر گزینه ای برای حساس ترین مایعات دارویی. به طور کامل است دارای قابلیت CIP/SIP ، به این معنی که می تواند چرخه های مکرر استریلیزاسیون در دمای بالا را بدون تغییر در دقت انجام دهد.

• یکپارچگی مواد و انطباق : تمام اجزای مرطوب شده از SS316/SS316L ساخته شده اند و کاملا مطابق با ASME BPE و سایر استانداردهای بهداشتی جهانی، تضمین بالاترین سطح ایمنی محصول.

• برنامه های کاربردی کلیدی : برای استانداردسازی چربی در فرآوری شیر، دوز دقیق مواد در کارخانه های آبجوسازی، و آماده سازی بافر در تولید دارو که در آن سوابق دسته ای قابل ردیابی اجباری است، حیاتی است.



جدول مقایسه فن آوری های اندازه گیری جریان اصلی

کوریولیس متر چه سیالاتی را می تواند اندازه گیری کند؟

را Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

حمل و نقل مایعات پیچیده: در اندازه‌گیری پلیمرهای با ویسکوزیته بالا که می‌توانند توربین‌متر را بگیرند، دوغاب‌های استخراج با ویژگی‌های سیال غیرنیوتنی و تعلیق‌های ساینده برتری دارد. در بخش داروسازی، طراحی "تخلیه کامل" آن از Clean-in-Place (CIP) و Sterilization-in-Place (SIP) پشتیبانی می کند و از عدم آلودگی متقاطع بین دسته ها اطمینان می دهد.

اندازه گیری گاز صنعتی با دقت بالا: گازها بسیار قابل تراکم هستند و اندازه گیری حجمی را به یک کابوس تبدیل می کند. کوریولیس متر نوسانات فشار را نادیده می گیرد و مولکول های گاز را مستقیماً اندازه گیری می کند. این باعث می‌شود که آن را برای انتقال گاز طبیعی فشار بالا، ایستگاه‌های سوخت‌گیری هیدروژن و توزیع گاز خالص صنعتی انتخاب ارجح تبدیل کند.

چالش ها و مرزهای جریان دو فازی: از نظر تاریخی، "جریان حلزون" یا حباب گاز زیاد باعث توقف مترهای کوریولیس می شد. با این حال، نسل بعدی کنتورها از "Multi-Frequency Drive" و الگوریتم های پیشرفته DSP برای حفظ ارتعاش حتی زمانی که سیال ترکیبی نامرتب از روغن، آب و گاز است، استفاده می کند. این یک پیشرفت بزرگ برای صنعت نفت و گاز است، به ویژه در نظارت بر سر چاه که نصب تجهیزات جداکننده بسیار پرهزینه است.

سوالات متداول در مورد فلومترهای کوریولیس

1: چرا متر کوریولیس گرانتر از انواع دیگر است؟ A1: هزینه اولیه به دلیل ساخت پیچیده لوله های ارتعاشی و الکترونیک پیچیده مورد نیاز برای پردازش سیگنال میکروثانیه بالاتر است. با این حال، وقتی فقدان لوله‌کشی مستقیم، حذف فرستنده‌های دما/فشار، و طراحی بدون تعمیر و نگهداری را در نظر بگیرید، «هزینه کل مالکیت» اغلب در یک دوره 5 ساله کمتر است.

2: آیا جهت کنتور در هنگام نصب اهمیت دارد؟ ج2: بله. برای کاربردهای مایع، موقعیت "لوله پایین" برای جلوگیری از به دام افتادن حباب های هوا ترجیح داده می شود. برای کاربردهای گاز، "لوله بالا" بهترین کار است تا اجازه تخلیه رطوبت متراکم را بدهد. نصب جانبی برای دوغاب های خود زهکشی استفاده می شود.

3: آیا کوریولیس متر می تواند توسط هوا در خط آسیب ببیند؟ A3: به طور کلی، خیر. در حالی که هوا ممکن است باعث ایجاد یک "خطای اندازه گیری" یا "نویز" موقت در سیگنال شود، از نظر مکانیکی به کنتور آسیب نمی رساند. وسایل الکترونیکی طوری طراحی شده اند که به محض بازگشت جریان مایع به حالت عادی، سیگنال را بازیابی کنند.

4: آیا حداکثر ویسکوزیته برای این مترها وجود دارد؟ A4: هیچ محدودیت نظری برای فیزیک اثر کوریولیس وجود ندارد. با این حال، عملا، حد توسط افت فشار تعیین می شود. سیالات بسیار چسبناک برای حرکت در لوله های منحنی کنتور به فشار پمپ بیشتری نیاز دارند.

5: هر چند وقت یک بار نیاز به کالیبراسیون مجدد کوریولیس متر دارم؟ A5: از آنجایی که هیچ قطعه متحرکی برای فرسودگی وجود ندارد، "نقطه صفر" به طور باورنکردنی پایدار است. بسیاری از صنایع فقط هر 2 تا 5 سال یا هر زمان که الزامات نظارتی ایجاب کند، مجدداً کالیبره می شوند. اگر کنتور در معرض خوردگی یا فرسایش شدید نباشد، فاکتور کالیبراسیون آن به طور قابل ملاحظه ای ثابت می ماند.

به عنوان راه حل نهایی برای اندازه گیری با دقت بالا در صنعت مدرن، پذیرش گسترده Coriolis Mass Flowmeter نشان دهنده یک جهش کامل از "عصر اندازه گیری حجمی خام" به "عصر کنترل دقیق جرم" است. با ارائه یک منبع داده واحد، قابل اعتماد و چند پارامتری، مهندسان را قادر می سازد تا فرآیندهای خود را با جزئیات بی سابقه ای بهینه کنند. چه برای اطمینان از طعم دقیق یک نوشابه یا مدیریت انتقال میلیون ها گالن LNG، دستگاه کوریولیس به عنوان قابل اعتمادترین نگهبان در دنیای دینامیک سیالات است. با تکرار مداوم فناوری حسگر و قدرت محاسباتی، این دستگاه هوشمند بدون شک نقشی بی بدیل در کارخانه های سبز و انتقال انرژی جهانی در آینده ایفا خواهد کرد.
