چرا فلومتر توربین مایع برای اندازه گیری مایعات با دقت بالا ضروری است؟

در قلمرو اندازه‌گیری دقیق سیال، فلومتر توربین مایع یکی از قابل اعتمادترین و کارآمدترین ابزار برای جابجایی سیالات تمیز و کم ویسکوزیته است. را فلومتر توربین مایع سری LWGY گواهی بر این قابلیت اطمینان است، و طراحی فشرده ای را ارائه می دهد که استحکام مکانیکی را با حسگر الکترونیکی پیچیده تلفیق می کند. این فلومتر که به طور خاص برای سیستم های صنعتی و تجاری طراحی شده است، انرژی جنبشی سیال را به یک فرکانس چرخشی قابل اندازه گیری تبدیل می کند. سری LWGY با تمرکز بر ساخت و ساز ساده و پاسخ با سرعت بالا، راه حلی مقرون به صرفه و در عین حال بسیار دقیق برای کاربردهای مایعات متنوع از تصفیه آب تا پردازش شیمیایی تصفیه شده ارائه می دهد.

چگونه سری LWGY سرعت جریان را به داده های چرخشی تبدیل می کند؟

اصل اصلی عملکردی فلومتر توربین مایع به طرز فریبنده ای ساده است اما برای حفظ دقت نیاز به مهندسی دقیق دارد. هنگامی که مایع وارد کنتور می شود، ابتدا برای اطمینان از یک پروفیل جریان پایدار قبل از تعامل با اجزای داخلی، شرطی می شود.

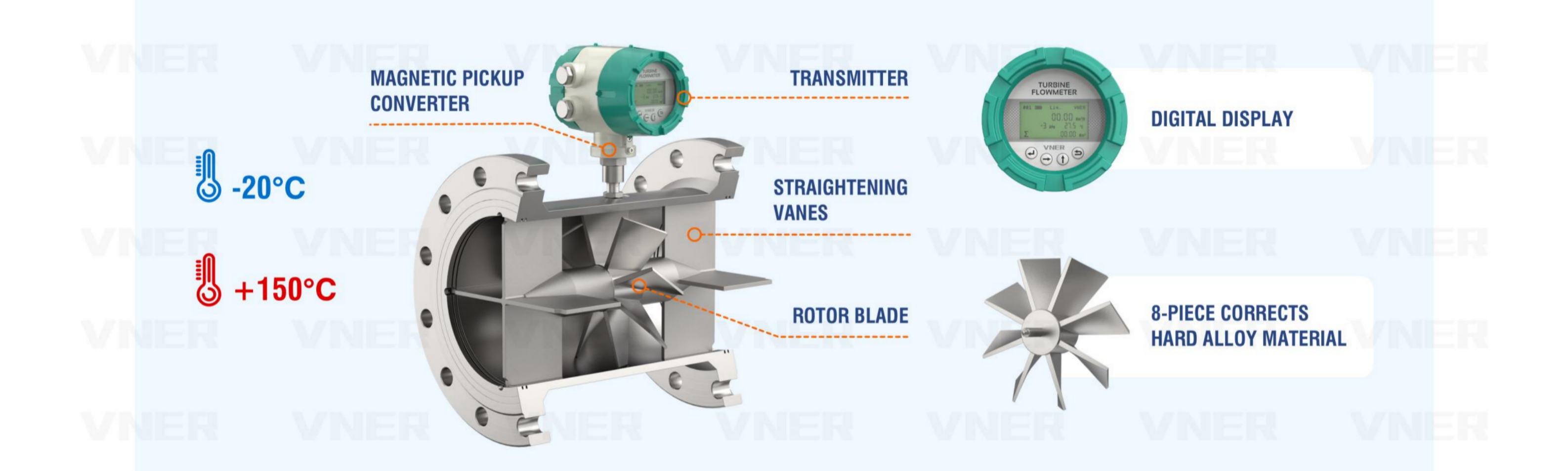

نقش صاف کننده جریان و مجموعه روتور چیست؟

این فرآیند با عبور مایع از داخل یکپارچه آغاز می شود صاف کننده جریان . این جزء حیاتی است زیرا تلاطم و چرخش ناشی از خم شدن لوله یا دریچه های بالادست را از بین می برد. هنگامی که جریان تثبیت شد، از روی آن عبور می کند روتور توربین . زاویه پره های روتور طوری طراحی شده است که سرعت مایع توربین را مجبور به چرخش می کند. به دلیل یاتاقان‌های ماشینکاری دقیق و روتور سبک وزن، سرعت روتور مستقیماً با سرعت جریان حجمی . این رابطه خطی چیزی است که اجازه می دهد فلومتر توربین مایع برای حفظ چنین دقت بالایی در کل محدوده عملیاتی خود.

سنسور پیکاپ چگونه مسیرهای دقیق تیغه را تشخیص می دهد؟

برای تبدیل چرخش مکانیکی به خروجی الکتریکی، سری LWGY از حساسیت بالا استفاده می کند. سنسور پیکاپ . با چرخش توربین، پره های فولادی ضد زنگ از میدان مغناطیسی ایجاد شده توسط حسگر واقع در قسمت بیرونی بدنه جریان عبور می کنند. هر بار که یک تیغه از سنسور عبور می کند، یک پالس ایجاد می شود. حاصله سیگنال پالس دارای یک فرکانس است که به طور مستقیم با سرعت جریان متناسب است. این خروجی آماده دیجیتال را می توان مستقیماً به یک صفحه نمایش محلی، یک PLC یا یک کنترلر دسته ای برای نظارت و ثبت داده ها در زمان واقعی ارسال کرد.

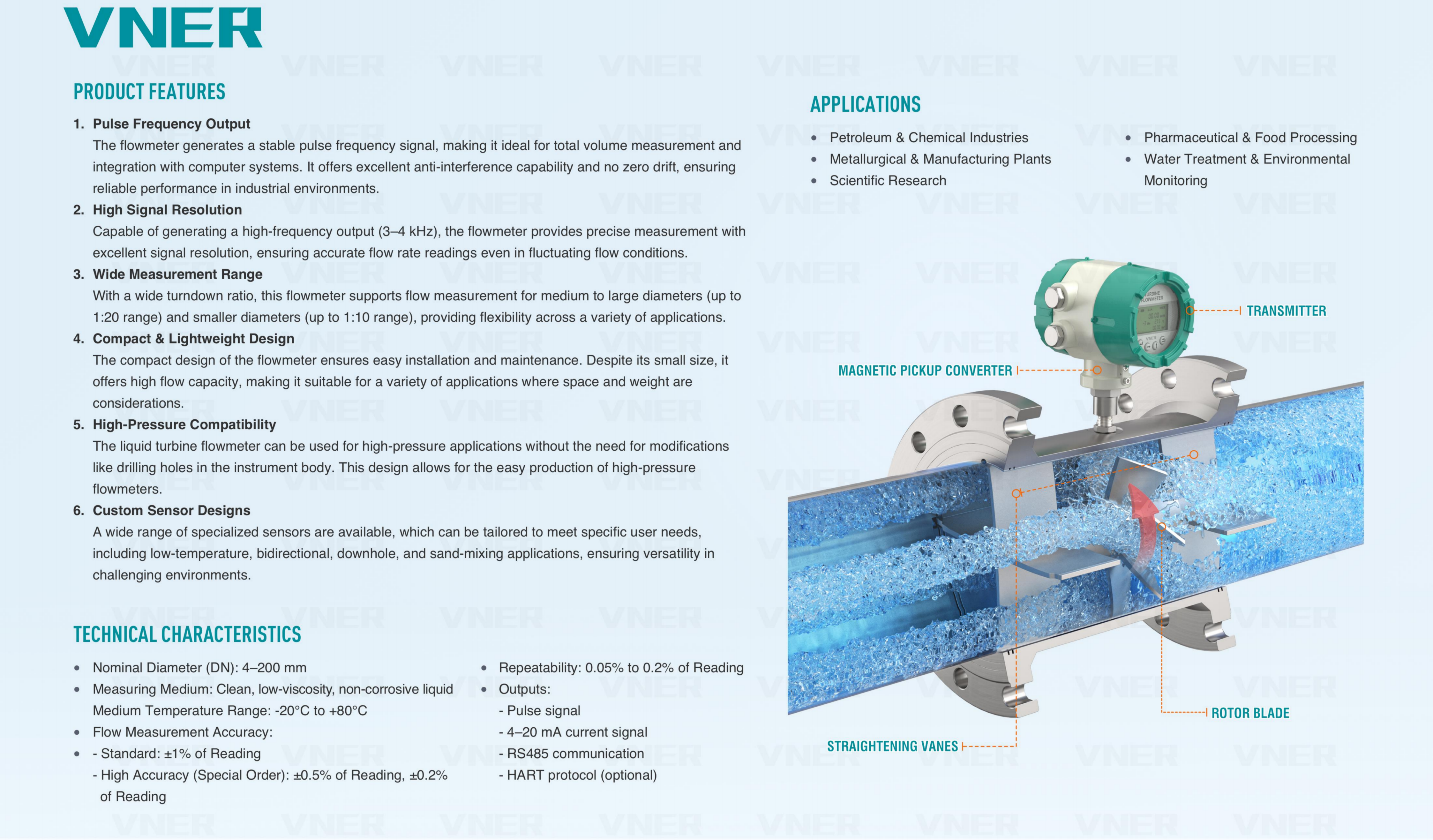

مشخصات فنی اولیه سری LWGY چیست؟

برای کمک به یکپارچه‌سازی سیستم و انتخاب سخت‌افزار، جدول زیر ویژگی‌های اساسی را نشان می‌دهد فلومتر توربین مایع سری LWGY :

چرا سری LWGY برای کاربردهای بچینگ و توزیع مناسب است؟

در بسیاری از فرآیندهای صنعتی، توانایی اندازه گیری حجم مشخصی از مایع به سرعت و به صورت تکرار شونده مهمتر از نظارت بر جریان مداوم است. را فلومتر توربین مایع در این سناریوهای "Batching" به دلیل خواص فیزیکی منحصر به فرد خود برتر است.

آیا زمان پاسخ سریع دقت توزیع را بهبود می بخشد؟

یکی از ویژگی های برجسته سری LWGY روتور اینرسی کم آن است. برخلاف مترهای جابجایی سنگین تر، روتور توربین در این فلومتر توربین مایع با جریان مایع تقریباً فوراً تسریع و کاهش می یابد. این "پاسخ سریع" حیاتی است توزیع کاربردهایی که دریچه ها به سرعت باز و بسته می شوند. اگر یک کنتور زمان پاسخ دهی کندی داشته باشد، ممکن است "لبه" اولیه سیال را از دست بدهد یا پس از بسته شدن شیر به شمارش ادامه دهد که منجر به خطاهای تجمعی شود. LWGY تضمین می کند که هر افت از ابتدا تا انتها محاسبه می شود.

چگونه تکرارپذیری عالی به نفع کنترل کیفیت است؟

در ترکیب شیمیایی یا "بچینگ" دارویی، ثبات معیار اصلی موفقیت است. را فلومتر توربین مایع ارائه می دهد تکرارپذیری عالی ، معمولاً بین 0.05٪ تا 0.2٪. این بدان معنی است که اگر حجم یکسانی از مایع چندین بار در شرایط یکسان از متر عبور داده شود، خروجی تقریباً یکسان خواهد بود. برای اپراتورهای صنعتی، این قابلیت اطمینان کنترل کیفیت را ساده می‌کند و تضمین می‌کند که فرمول‌بندی محصول در هزاران دوره ثابت می‌ماند.

آیا فلومتر توربین مایع می تواند در محیط های صنعتی با فشار بالا مقاومت کند؟

در حالی که مکانیسم های داخلی برای تشخیص نرخ جریان پایین به اندازه کافی ظریف هستند، محفظه خارجی آن فلومتر توربین مایع برای دوام ساخته شده است. را سری LWGY برای رشد در محیط های مکانیکی سخت طراحی شده است.

آیا طراحی مکانیکی قوی قادر به مدیریت فشار بالا است؟

ساخته شده از فولاد ضد زنگ درجه بالا (304 یا 316L)، سری LWGY دارای یک طراحی مکانیکی قوی که می تواند فشار خط قابل توجهی را تحمل کند. این قابلیت فشار بالا آن را برای پایه های تست هیدرولیک، تزریق آب میدان نفتی و سیستم های تمیز کردن فشار بالا به گزینه ای ارجح تبدیل می کند. توانایی کنتور برای حفظ یکپارچگی ساختاری خود تحت فشار، تضمین می‌کند که فاصله‌های داخلی بین روتور و محفظه ثابت باقی می‌ماند و از رانش اندازه‌گیری یا شکست مکانیکی در هنگام افزایش فشار جلوگیری می‌کند.

چرا نظافت شرط لازم برای طول عمر کنتور توربین است؟

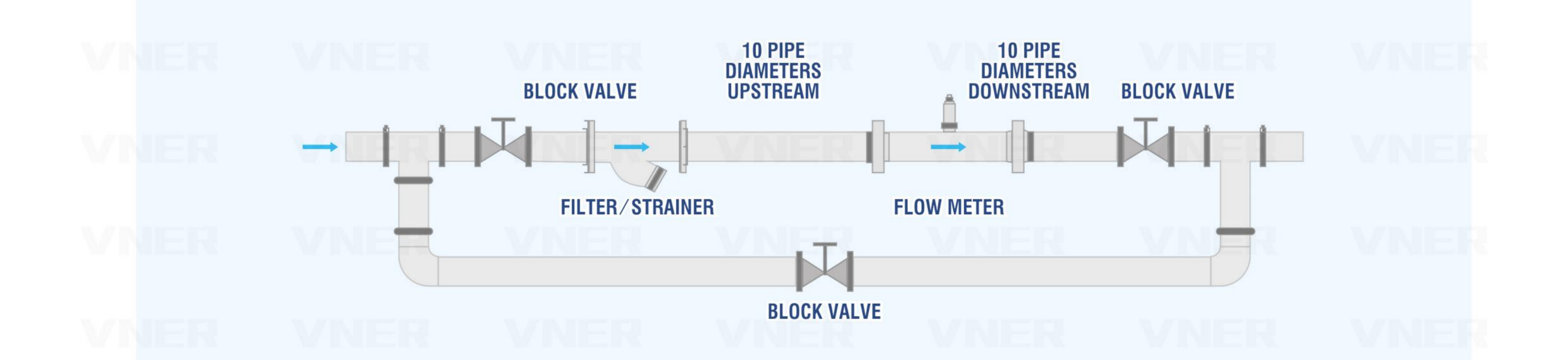

ذکر این نکته ضروری است که فلومتر توربین مایع به طور خاص برای رسانه ها طراحی شده است تمیز و عاری از ذرات درشت یا محتوای فیبری . از آنجایی که توربین با سرعت بالا روی یاتاقان های دقیق می چرخد، هر گونه زباله جامد می تواند باعث ساییدگی یا حتی گیر کردن روتور شود. در سیستم هایی که مایع ممکن است حاوی ذرات گاه به گاه باشد، نصب یک صافی 20-40 مش در بالادست یک توصیه استاندارد برای محافظت از LWGY داخلی و افزایش طول عمر دستگاه.

وزن کم و ساختار فشرده چگونه به طراحی سیستم کمک می کند؟

اسکیدهای صنعتی مدرن و واحدهای اندازه گیری قابل حمل به قطعاتی نیاز دارند که هم قدرتمند و هم قابل حمل باشند. را فلومتر توربین مایع کاملاً با این الزامات مطابقت دارد.

آیا ضریب فرم فشرده مقاوم سازی را ساده می کند؟

را سری LWGY با آن مشخص می شود فشرده و وزن کم طراحی در مقایسه با فلومترهای حجیم الکترومغناطیسی یا کوریولیس مترهای سنگین، توربین متر را می توان در پیکربندی لوله کشی محکم بدون نیاز به براکت های پشتیبانی سنگین نصب کرد. این امر آن را به ویژه برای "سنجش ​​مایعات عمومی" که در آن طرح لوله موجود را نمی توان به راحتی تغییر داد، جذاب می کند. اتصالات فلنجی یا رزوه ای امکان نصب و حذف سریع را در طول دوره های تعمیر و نگهداری فراهم می کند.

چه چیزی این کنتور را به یک راه حل مقرون به صرفه برای اندازه گیری عمومی تبدیل می کند؟

با تمرکز بر یک طراحی مکانیکی کارآمد، فلومتر توربین مایع نسبت به بسیاری از فناوری های جایگزین، سطح بالایی از عملکرد را با قیمت پایین تر ارائه می دهد. برای «سنجش مایعات عمومی» در ساختمان‌های تجاری - مانند نظارت بر آب سرد یا ردیابی مصرف سوخت - سری LWGY دقت لازم را بدون هزینه‌های گزاف کنتورهای تخصصی پیچیده‌تر ارائه می‌دهد. سادگی آن نیز به سهولت استفاده ترجمه می شود. را سنسور پیکاپ و local converter are often plug-and-play, requiring minimal calibration effort for standard liquids like water or diesel.

چگونه از سیگنال پالس برای نظارت از راه دور استفاده می شود؟

را "Digital Native" nature of the فلومتر توربین مایع خروجی آن را با اتوماسیون مدرن بسیار سازگار می کند.

آیا سیگنال را می توان در سیستم های PLC و SCADA ادغام کرد؟

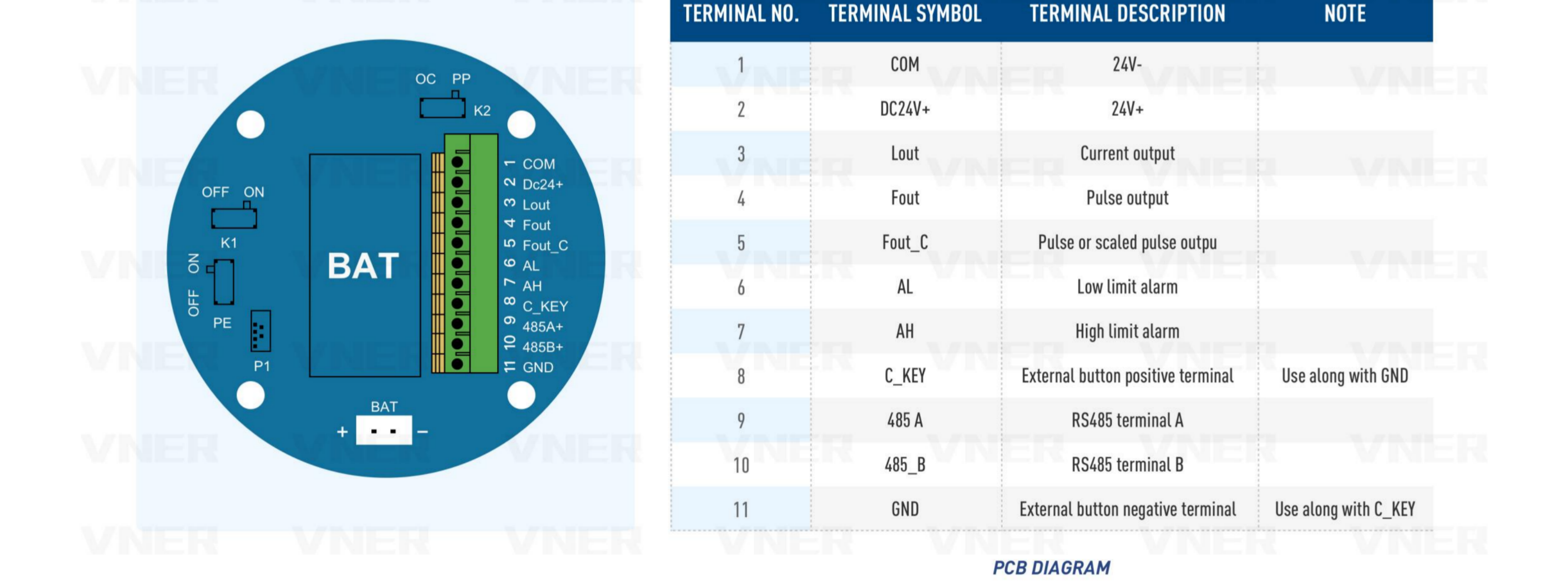

را raw سیگنال پالس تولید شده توسط LWGY یک فرکانس موج مربعی تمیز است که تقریباً توسط هر PLC (کنترل کننده منطقی قابل برنامه ریزی) به راحتی تفسیر می شود. برای تسهیلاتی که به سمت صنعت 4.0 حرکت می کنند، متر را می توان به فرستنده ای مجهز کرد که این پالس را به یک سیگنال آنالوگ 4-20 میلی آمپر یا یک خروجی Modbus RS485 دیجیتال تبدیل می کند. این اجازه می دهد تا سرعت جریان حجمی و totalized flow to be monitored from a central control room, facilitating remote process adjustments and automated inventory management.

آیا نمایش محلی گزینه ای برای برنامه های مستقل است؟

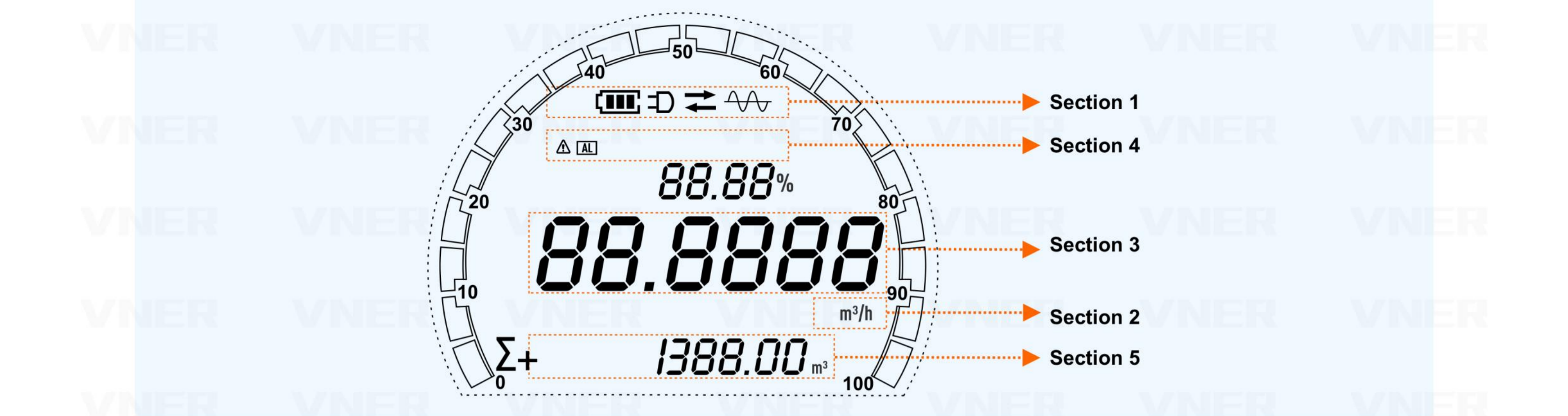

برای کاربردهایی که سیستم کنترلی وجود ندارد، سری LWGY را می توان با یک انتگرال محلی با باتری نصب کرد. این به اپراتورها اجازه می دهد تا نرخ جریان و حجم کل را مستقیماً در نقطه اندازه گیری بخوانند. چه برای بررسی کارایی یک پمپ یا نظارت بر مصرف آب یک ماشین خاص استفاده شود، فلومتر توربین مایع داده های واضح و فوری را ارائه می دهد که برای شفافیت عملیاتی و مدیریت منابع ضروری است.
