چرا جریان سنج Swirl راه حل ترجیحی برای اندازه گیری دقیق گاز و بخار است؟

در زمینه تخصصی دینامیک سیالات، جریان سنج چرخشی با توجه به اصل منحصر به فرد "تقویت گردابی" خود که دقت بالا و نسبت چرخش گسترده ای را ارائه می دهد برجسته است. معرفی از سری SA80T-TP نشان دهنده یک جهش قابل توجه به جلو است که فراتر از اندازه گیری حجمی ساده است. این سری نسخه جبران‌شده با دما و فشار استاندارد SA80T است که به‌طور خاص برای رسیدگی به پیچیدگی‌های اندازه‌گیری سیالات تراکم‌پذیر مانند بخار و گازهای صنعتی طراحی شده است. با ادغام چندین عنصر حسگر در یک واحد واحد، نصب را ساده می کند و در عین حال قابلیت اطمینان داده های مورد استفاده برای کنترل فرآیند و تخصیص هزینه را به شدت بهبود می بخشد.

چگونه سری SA80T-TP به جبران فشار برتر دست می یابد؟

چالش اصلی در اندازه گیری گازها و بخار، تراکم پذیری آنهاست. چگالی آنها به طور قابل توجهی با نوسانات دما و فشار تغییر می کند. را فلومتر چرخشی جبران فشار این را با انجام محاسبات بلادرنگ حل می کند.

آیا طراحی حسگر یکپارچه موثرتر از فرستنده های خارجی است؟

بر اساس همان طراحی مولد چرخشی و حسگر با راندمان بالا مانند SA80T استاندارد، SA80T-TP اندازه گیری دما و فشار داخلی را مستقیماً در بدنه جریان ادغام می کند. راه‌اندازی‌های سنتی اغلب به فرستنده‌های فشار مجزا و RTD (ردیاب‌های دمای مقاومتی) نصب شده در پایین دست نیاز دارند، که نقاط نشتی بالقوه و پیچیدگی سیم‌کشی اضافی را معرفی می‌کند. رویکرد یکپارچه جریان سنج چرخشی تضمین می کند که دما و فشار دقیقاً در نقطه ای که فرکانس چرخش تشخیص داده می شود اندازه گیری می شود و منجر به محاسبه چگالی در زمان واقعی بسیار دقیق تر می شود.

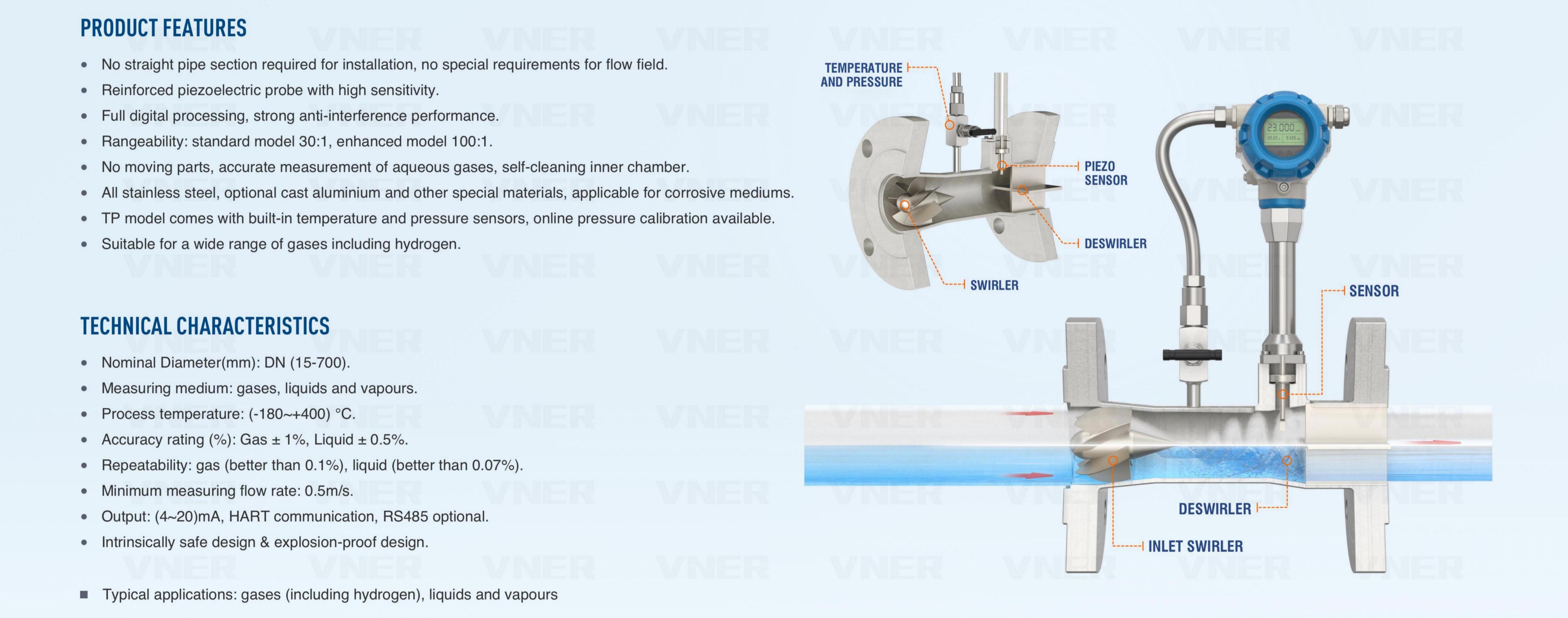

مشخصات فنی اولیه سری SA80T-TP چیست؟

برای درک اینکه چگونه این جریان سنج چرخشی در مقایسه با نسخه های قبلی خود، می توانیم پارامترهای عملکردی اصلی را در جدول زیر مشاهده کنیم:

چرا محاسبه چگالی بلادرنگ برای شبکه های بخار و گاز حیاتی است؟

در اندازه‌گیری انرژی، اندازه‌گیری «میزان فضایی که سیال اشغال می‌کند» (جریان حجمی) اغلب از «میزان انرژی یا جرم در حال جابجایی» اهمیت کمتری دارد. اینجاست که فلومتر Swirl با جبران یکپارچه ضروری می شود.

مبدل چگونه ورودی های چند متغیره را پردازش می کند؟

واحد مبدل SA80T-TP "مغز" سیستم است. سیگنال های فرکانس را از حسگر چرخشی گرفته و با داده های سنسورهای دما و فشار داخلی ترکیب می کند. این دستگاه با استفاده از پارامترهای رسانه ای از پیش تنظیم شده - مانند خواص بخار اشباع شده یا ترکیبات گاز خاص - از همبستگی های ترمودینامیکی استاندارد برای محاسبه چگالی لحظه ای سیال استفاده می کند. این به فلومتر Swirl اجازه می دهد تا جریان جرمی و خروجی جریان حجم استاندارد را در کنار جریان حجمی معمولی عملیاتی ارائه دهد.

آیا SA80T-TP می تواند بخار اشباع و فوق گرم را اداره کند؟

نظارت بر سیستم های بخار بسیار دشوار است زیرا بخار بسته به عملکرد دیگ بخار و عایق لوله می تواند بین حالت های اشباع و فوق گرم تغییر کند. فلومتر Swirl SA80T-TP مخصوصاً برای این محیط ها مناسب است. از آنجا که به طور مداوم دما و فشار را کنترل می کند، می تواند وضعیت بخار را تعیین کند و جداول چگالی صحیح را اعمال کند. برای بخار اشباع، جایی که دما و فشار به هم مرتبط هستند، راه‌اندازی حسگر دوگانه یک بررسی افزونگی را فراهم می‌کند که حتی اگر یک پارامتر به طور غیرمنتظره‌ای نوسان کند، دقت را تضمین می‌کند.

چه چیزی جریان سنج چرخشی را برای اندازه گیری انرژی و تخصیص هزینه ایده آل می کند؟

دقت در "اندازه گیری انرژی" سنگ بنای مدیریت هزینه های صنعتی است. هنگامی که کارخانه ها یک دیگ مرکزی یا کارخانه هوای فشرده مشترک دارند، "تخصیص هزینه" دقیق به توانایی فلومتر برای عادی سازی داده ها بستگی دارد.

چگونه جریان حجم استاندارد شفافیت هزینه را بهبود می بخشد؟

شبکه های هوای فشرده و گاز اغلب افت فشار را در طول لوله کشی طولانی تجربه می کنند. یک استاندارد جریان سنج چرخشی بدون غرامت، حجم های متفاوتی را در ابتدا و انتهای لوله گزارش می کند، حتی اگر گازی از بین نرود. را SA80T-TP تمام قرائت ها را به "جریان حجمی استاندارد" (به عنوان مثال، Nm³/h یا SCFM) تبدیل می کند، که به فشار و دمای مرجع ثابت اشاره دارد. این تضمین می کند که هر بخش یا مستاجر بر اساس مقدار واقعی مولکول های گاز مصرف شده، بدون توجه به نوسانات فشار محلی، صورتحساب دریافت می کند.

چرا اصل "پیشرفت گرداب" ذاتاً قوی است؟

مولد چرخش در ورودی جریان سنج چرخشی سیال ورودی را به یک حرکت چرخشی وادار می کند. همانطور که سیال وارد بخش انبساط می شود، مرکز چرخش یک حرکت ژیروسکوپی انجام می دهد. فرکانس این امتداد مستقیماً با سرعت جریان متناسب است. برخلاف توربین مترها، هیچ قطعه متحرکی وجود ندارد که بتواند فرسوده یا مسدود شود. بر خلاف صفحات روزنه ای، لبه های تیز برای فرسایش وجود ندارد. این باعث می شود SA80T-TP راه حلی با تعمیر و نگهداری کم برای بخار با سرعت بالا و گازهای صنعتی "کثیف" که در آن سنسورهای دیگر ممکن است از کار بیفتند.

چگونه پارامترهای رسانه پیکربندی شده تطبیق پذیری برنامه را تضمین می کنند؟

انعطاف‌پذیری سری SA80T-TP در موتور جبرانی مبتنی بر نرم‌افزار آن نهفته است که می‌تواند برای سیال خاص در لوله تنظیم شود.

چه همبستگی های ترمودینامیکی برای دقت استفاده می شود؟

این دستگاه از فرمول های استاندارد صنعتی برای اطمینان از بالاترین درجه دقت استفاده می کند. خواه جداول IAPWS-IF97 برای آب و بخار باشد یا استانداردهای AGA/SGERG برای گاز طبیعی، جریان سنج چرخشی این محاسبات پیچیده را به صورت داخلی انجام می دهد. کاربران به سادگی پارامترهای رسانه را در طول راه اندازی پیکربندی می کنند و متر بقیه را کنترل می کند و در محدوده کالیبره شده سنسورهای نصب شده و شرایط واقعی فرآیند قرار می گیرد.

آیا SA80T-TP می تواند در سیستم های کنترل فرآیند مدرن ادغام شود؟

در یک کارخانه هوشمند مدرن، جریان سنج Swirl به عنوان یک مرکز داده عمل می کند. از آنجایی که جریان جرم، دما و فشار را خروجی می‌کند، می‌تواند سه مجموعه داده را از طریق یک رابط دیجیتال (مانند HART، Modbus یا سیگنال‌های 4-20mA) ارائه دهد. این خروجی چند متغیره برای حلقه های پیچیده "کنترل فرآیند" ضروری است. به عنوان مثال، در یک راکتور شیمیایی که در آن جرم خاصی از گاز برای یک واکنش مورد نیاز است، SA80T-TP مقدار جریان جرم مستقیم را فراهم می کند و نیاز PLC را برای انجام محاسبات جبران خارجی حذف می کند و در نتیجه تاخیر سیستم و خطاهای برنامه ریزی احتمالی را کاهش می دهد.

آیا SA80T-TP نصب را در فضاهای محدود ساده می کند؟

در منیفولدهای صنعتی و تجهیزاتی که روی لغزش نصب می‌شوند، فضا غالباً از قیمت بالایی برخوردار است. طراحی از فلومتر چرخشی SA80T-TP به طور مستقیم به این محدودیت های فیزیکی می پردازد.

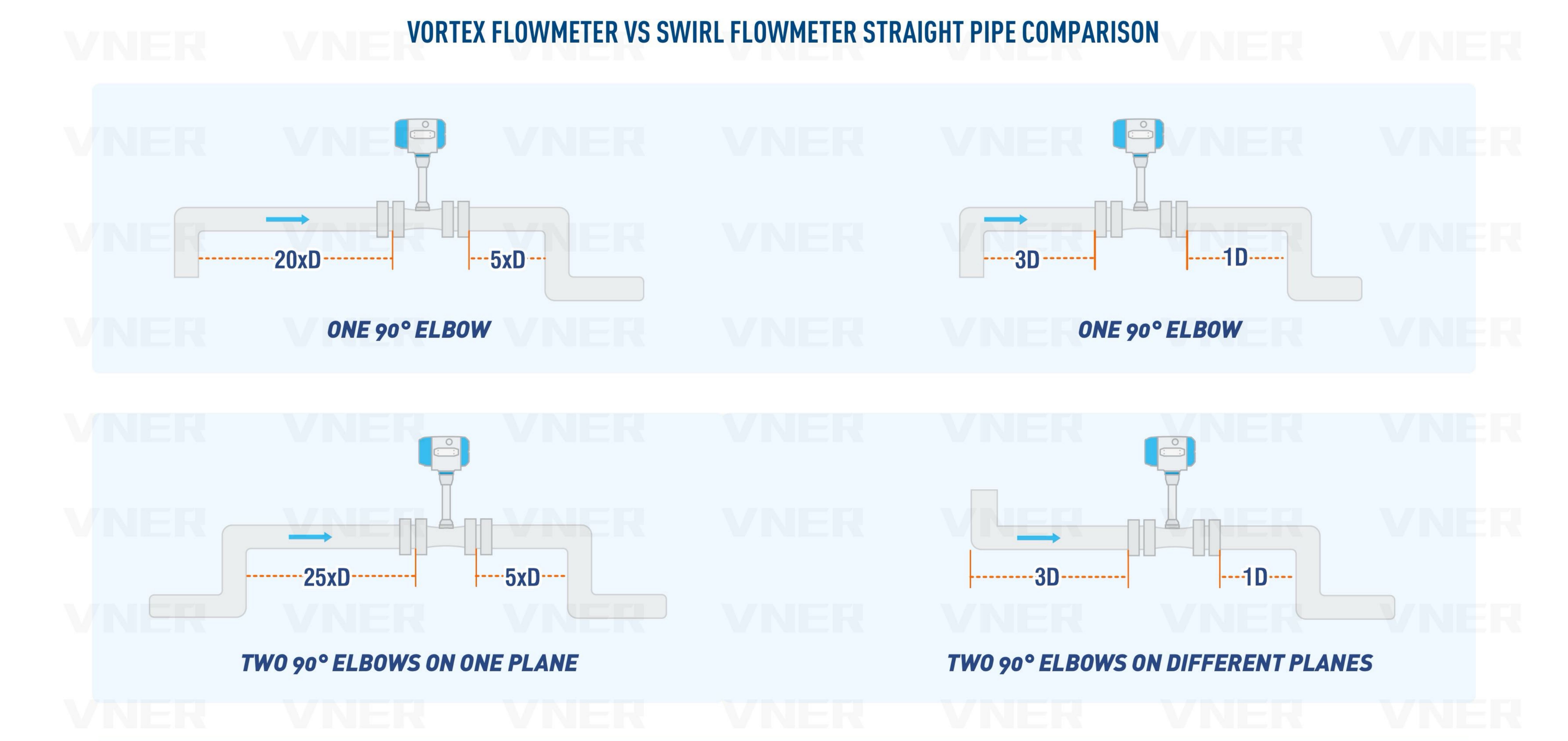

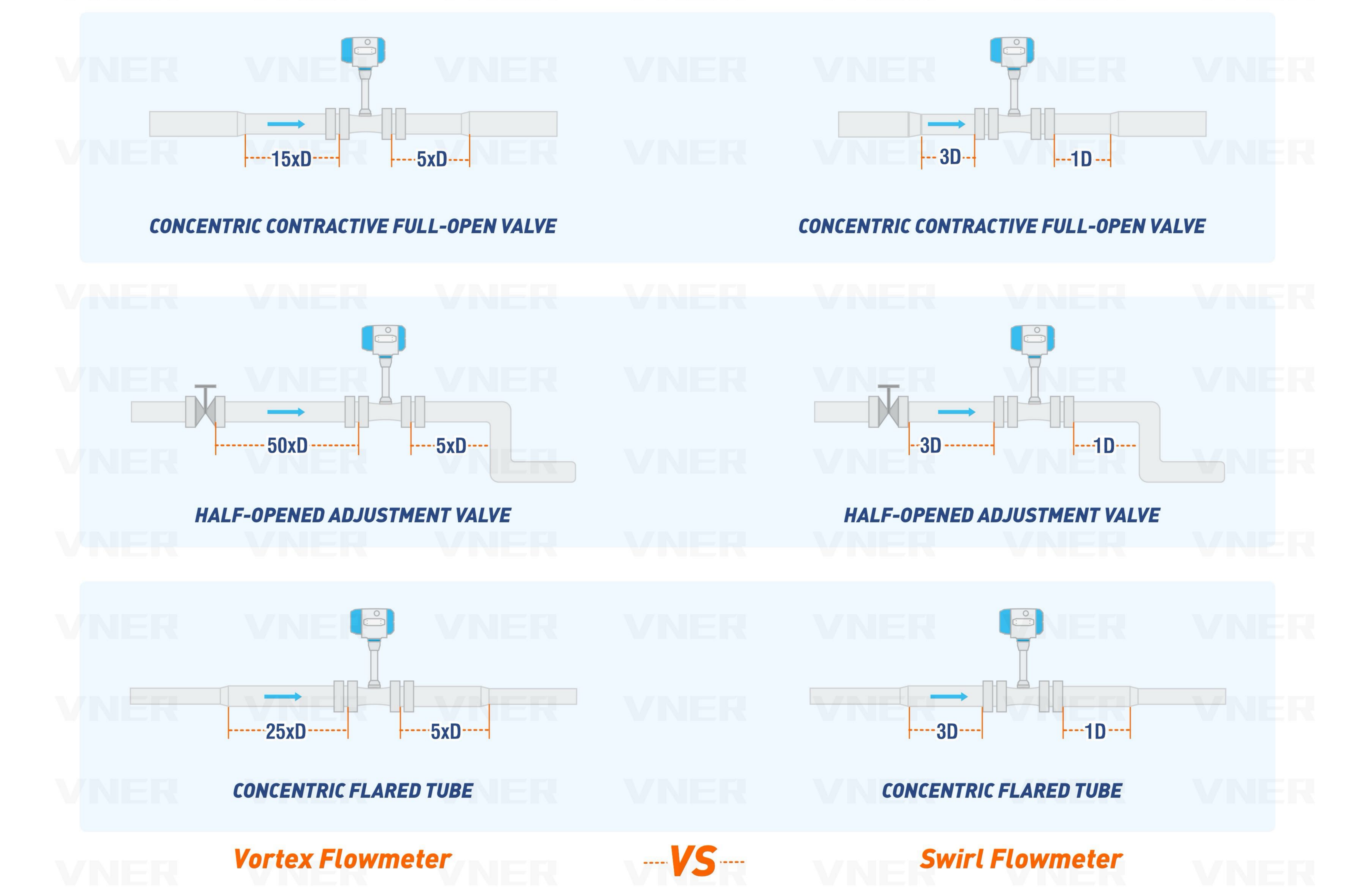

آیا نیاز به لوله های مستقیم کاهش یافته است؟

در مقایسه با فلومترهای استاندارد گردابی، جریان سنج چرخشی به طور کلی نسبت به اختلالات جریان بالادست حساسیت کمتری دارد، زیرا مولد چرخش به طور موثر سرعت سیال را هنگام ورود به کنتور "دوباره نمایه" می کند. وقتی این را با سنسورهای یکپارچه دما و فشار ترکیب می کنید، "ردپای" نقطه اندازه گیری به شدت کاهش می یابد. نیازی به بخش های مستقیم لوله اضافی برای قرار دادن شیرهای فشار یا دما جداگانه وجود ندارد که باعث می شود SA80T-TP یک انتخاب عالی برای مقاوم سازی در خطوط هوای فشرده یا بخار موجود در جایی که فضا محدود است.

چگونه غرامت داخلی هزینه کل مالکیت را کاهش می دهد؟

در حالی که قیمت خرید اولیه یک فلومتر چرخشی جبران فشار ممکن است بالاتر از یک متر حجمی پایه باشد، "هزینه کل مالکیت" اغلب کمتر است. با حذف نیاز به سنسورهای مجزا، سخت افزار نصب تخصصی و کابل کشی اضافی، کل هزینه نصب کاهش می یابد. علاوه بر این، افزایش دقت در تعادل انرژی و تخصیص هزینه از تلفات "نامرئی" در شبکه‌های بخار و گاز جلوگیری می‌کند و بازدهی سریع سرمایه را از طریق بهبود کارایی فراهم می‌کند.
